Основная структура и компоненты

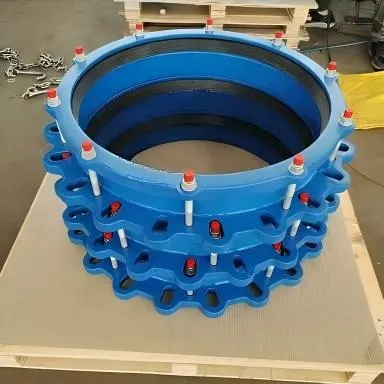

Типичное демонтажное соединение из ковкого чугуна состоит из следующих основных компонентов.

Основные компоненты:

Он включает в себя фланцевый патрубок, переходник фланцевой муфты и промежуточное уплотнительное кольцо.

Система уплотнения:

Водонепроницаемость обычно достигается за счет использования уплотнительных колец из этилен-пропилен-диен-мономера (EPDM) или бутадиен-нитрильного каучука (NBR) и их затягивания болтами.

застежка:

Болты с длинной резьбой, гайки и шайбы используются для регулировки выдвижения и втягивания шарнира и фиксации его в конечном положении.

Принцип работы

В этом разъеме используется телескопическая конструкция-подобия телескопа. Во время установки длину соединителя можно укоротить, отрегулировав болты, чтобы обеспечить достаточно места для установки клапана. После установки длина соединителя снова увеличивается, чтобы обеспечить плотное прилегание к фланцу, а затем фиксируется на месте болтами-полной длины. Такая конструкция может компенсировать небольшие радиальные или осевые смещения трубопровода.

Основные преимущества

Простота обслуживания:

Ослабив болты и втянув соединение, можно легко заменить или отремонтировать промежуточные клапаны, насосы или расходомеры, не повреждая весь трубопровод.

Снятие стресса:

Он может компенсировать небольшое тепловое расширение и сжатие трубопроводов, вызванное изменениями температуры, или небольшое смещение, вызванное осадкой фундамента.

Отличная производительность:

Ковкий чугун обладает более высокой ударной вязкостью, прочностью и ударопрочностью, чем традиционный серый чугун, и известен как «железо вместо стали».

Гибкая установка:

Между фланцами труб допускается определенное угловое отклонение или зазор.

Сценарии применения

Система очистки воды:

Подключение к насосным станциям подачи водопроводной воды и очистным сооружениям.

Промышленные трубопроводы:

Трубопроводы химической или оборотной охлаждающей воды, требующие частой разборки, ремонта и чистки.

Интерфейсы крупных объектов:

Соединения ключевых узлов гидроэлектростанций и крупных-систем отопления, вентиляции и кондиционирования.

Руководство по установке и эксплуатации

Проверьте уплотнительное кольцо:

Перед установкой убедитесь, что поверхность уплотнительного кольца чистая и неповрежденная.

Равномерно затянуто:

При затягивании болтов прилагайте усилие поэтапно, используя диагональный подход, чтобы обеспечить равномерное сжатие уплотнительного кольца.

Отрегулируйте ход:

Будьте осторожны и не превышайте максимальный диапазон регулировки, указанный производителем (общий диапазон регулировки).
