Основные параметры
| Элемент | Спецификация | Стандартный |
|---|---|---|

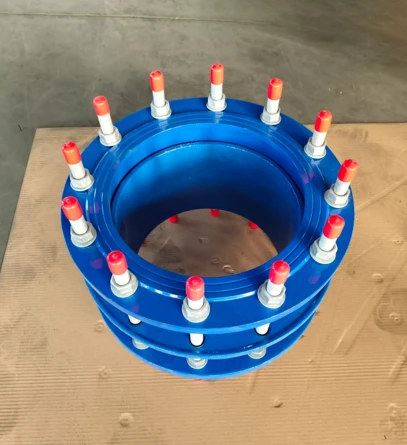

| Продукт | Универсальный фланцевый переходник из ковкого чугуна | ЭН14525, ИСО2531, ЭН545, ЭН1092 |
| Материал корпуса | QT450-10 Ковкий чугун | ГБ/Т 1348 |
| Узелковость | Больше или равно 90 % | ЭН1563 |
| Предел прочности | Больше или равно 450 МПа | ИСО2531 |
| Удлинение | Больше или равно 10 % | ИСО2531 |
| Уплотнительная прокладка | EPDM, безопасен для питьевой воды | ЭН681-1 |
| Болты и гайки | Нержавеющая сталь SS304 | ИСО4032 |
| Элемент | Ценить |
|---|---|
| Номинальное давление | Ру10, Ру16 |
| Испытательное давление корпуса | 1,5 × рабочее давление |
| Испытательное давление на герметичность | 1,1 × рабочее давление |
| Допустимое угловое отклонение | Меньше или равно 3 градусам |
| Осевая компенсация | ±10 ~ ±30 мм |
| Дополнительная часть | Противо-вытягивающее-кольцо для сопротивления осевому давлению воды |
Ключевые особенности
Универсальная совместимость с различными материалами труб; низкие затраты на складские запасы.
Благодаря корпусу с широким-проходным отверстием одна модель подходит для труб из различных материалов,-таких как ковкий чугун, сталь, полиэтилен, ПВХ, стеклопластик и бетон-, что значительно сокращает диапазон требуемых технических характеристик.
Отлит как цельная деталь из ковкого чугуна, обеспечивающего устойчивость к высокому давлению и ударам.
Корпус изготовлен из высокопрочного-ковкого чугуна QT450-10, выдерживающего гидравлический удар и сдавливающие нагрузки; он соответствует требованиям давления в муниципальных трубопроводах PN10/PN16 и перед отправкой с завода проходит полное гидростатическое испытание.

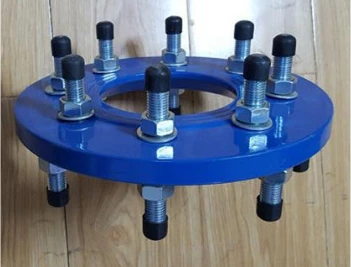

Доступны дополнительные противо-кольца для защиты от смещения, способные выдерживать осевую гидравлическую нагрузку.
Оснащенные компонентами, препятствующими-вытягиванию-выдвижению, они противодействуют осевым растягивающим силам, создаваемым потоком воды, и предотвращают смещение трубопровода из-за давления воды, что делает их пригодными для трубопроводных сетей на-расстояниях со значительными перепадами высот.
Типичные сценарии применения
Муниципальное строительство: Подходит для соединения чугунных труб и труб из ПВХ в системах подачи и распределения питьевой воды, системах очистки сточных вод и дренажных трубах для дождевой воды;
Промышленный сектор: Транспортировка нейтральных жидкостей в химической, фармацевтической и пищевой промышленности, совместимая с трубами из нержавеющей стали и пластика;
Сельскохозяйственное орошение: спринклерные системы для сохранения воды на сельскохозяйственных угодьях и в садоводстве, устойчивые к агрессивным средам на открытом воздухе;
Техническое обслуживание и ремонт:Адаптацию фланцев при модернизации старых трубопроводов и замене оборудования можно провести без повреждения исходной конструкции трубопровода.
Ключевые моменты установки
Упаковка и доставка
Квалификация компании
Компания Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd., расположенная в провинции Шаньси, Китай, является ведущим производителем трубопроводной арматуры, труб, различных клапанов и крышек люков из ковкого чугуна. У нас есть автоматизированные производственные линии и опытная команда производственных технологий, чтобы предоставить вам профессиональные и гибкие индивидуальные решения.
Для получения дополнительной информации свяжитесь с нами: WhatsApp/WeChat: +8618334738900
Электронная почта: info@jthypipe.com, amy@jintaicastfoundry.com, sales@jintaicastfoundry.com
горячая этикетка : Универсальный фланцевый адаптер из ковкого чугуна, Китайские универсальные фланцевые адаптеры из ковкого чугуна производители, поставщики, фитинговые ниппели для труб
