Различия между одноходовыми, двухходовыми и композитными выпускными клапанами заключаются в полноте их выпускной функции, сложности конструкции и применимых сценариях. Различие между этими тремя можно четко определить по четырем измерениям: структура, принцип работы, функциональные характеристики и применимые сценарии. Ниже приводится подробное сравнение:
Принцип работы
Однопортовой-воздушный клапан

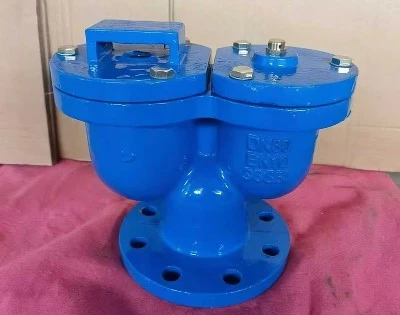

Двухходовой-воздушный клапан
Композитный воздухоотводчик
Различия
| Сравнительные размеры |
Одноходовой-выпускной клапан |
Двухходовой-выпускной клапан | Комбинированный выпускной клапан |
|---|---|---|---|
| Выхлопные каналы | Одно выпускное отверстие, вмещающее выхлопные газы как большого, так и малого объема. | Два выпускных отверстия (быстрый выпуск-диаметра + микровыхлоп-диаметра малого-. | Встроенные большие/малые выпускные отверстия + независимый воздухозаборник, обеспечивающий быстрый выпуск воздуха, непрерывный микро-выпуск и впуск воздуха под отрицательным давлением. |
| Функции | Только автоматическая вентиляция, нет независимой функции пополнения воздуха; Защита от отрицательного давления опирается на другие устройства системы. | Автоматическая вентиляция + базовая подача воздуха под отрицательным давлением (некоторые модели оснащены обратным клапаном). | Автоматическая быстрая вентиляция, микро-вентиляция во время работы, быстрая подача воздуха под отрицательным давлением; некоторые модели оснащены функциями гидроудара и обратного клапана. |
| Структурное проектирование | Одинарный поплавок + рычаг: чрезвычайно простая конструкция, низкая стоимость. | Двойной поплавок или двухканальный клапан: больше и тяжелее, чем одноходовой-клапан. | Поплавок + рычаг + многоступенчатое дросселирование + механизм подачи воздуха: точная конструкция, подходящая для сложных условий эксплуатации. |
| Эффективность выхлопа | Базовый выхлоп, подходящий для малых и средних скоростей потока, с умеренной скоростью выхлопа. | Координация двух-портов: более быстрый выпуск для больших объемов, более стабильный выпуск для малых объемов, что обеспечивает более высокую эффективность, чем однопортовый-клапан. | Сильная возможность быстрого выхлопа, непрерывный и стабильный выхлоп для небольших объемов, достижение оптимальной общей эффективности. |
| Применимые условия эксплуатации | Трубопроводы низкого-малого-диаметра, малые системы водоснабжения и водоотведения, патрубки полов с подогревом, системы орошения; не подходит для трубопроводов высокого-давления и-длинных трубопроводов. | Крупномасштабные тепловые сети- и низкого- давления-, городские водопроводы и промышленные трубопроводы-диаметра; может выдерживать определенные условия отрицательного давления. | Трубопроводы воды и отопления среднего- и высокого-давления, длинные-расстояния, выходы насосов и сложные системы, подверженные гидравлическому удару или отрицательному давлению. |
| Герметизация и стабильность | Поплавковые клапаны склонны к заклиниванию из-за загрязнений, что может привести к неустойчивому закрытию и утечке под высоким давлением. Они также обладают слабой устойчивостью к высокому-давлению. | Независимое управление с двумя-портами обеспечивает лучшую стабильность уплотнения, чем клапаны с одним-портом, однако на них все равно влияют загрязнения. | Поплавковые клапаны обладают высокой устойчивостью к давлению всасывания, широким диапазоном давления уплотнения, многоступенчатой конструкцией дросселирования, водонепроницаемостью от гидравлического удара и высокой стабильностью. |
| Стоимость и обслуживание | Самая низкая стоимость, простое обслуживание, мало уязвимых частей. | Средняя стоимость, немного сложное обслуживание, требует отдельной проверки герметичности каждого порта. | Более высокая стоимость, требует профессионального обслуживания, длительный срок службы, меньшее количество неисправностей. |
Рекомендации по выбору
Отдавайте предпочтение однопортовым-клапанам выпуска воздуха.
Подходит для трубопроводов малого и среднего диаметра с низким-давлением, ограниченным бюджетом, простыми условиями эксплуатации и отсутствием требований к высокому-давлению или большим-расстояниям.
Отдавайте предпочтение двухпортовым-клапанам выпуска воздуха.
Подходит для средних и крупных систем-среднего-низкого давления, требующих быстрого и непрерывного микро-выпуска воздуха, а также обеспечивает базовую защиту от отрицательного давления.
Отдавайте предпочтение композитным воздуховыпускным клапанам.
Подходит для сложных систем с высоким давлением, большими расстояниями, выходами насосов и чувствительностью к гидроударам или отрицательному давлению, требующим высокой стабильности и комплексной защиты.
Ключевые дополнительные примечания
Ограничения однопортовых воздухоотводчиков-клапанов
Однопортовые воздухоотводчики-могут вытеснять большое количество воздуха только тогда, когда трубопровод заполнен водой. При нормальной эксплуатации трубопровода следовые количества растворенного в воде воздуха постепенно накапливаются, образуя воздушные пробки. Однопортовые воздухоотводные клапаны-не могут удалить эти следы воздуха, что приводит к уменьшению потока в трубопроводе и работе насоса всухую при длительном использовании.
Усовершенствования двухпортовых воздухоотводчиков-клапанов
Двухпортовые воздухоотводчики преодолевают ограничения-однопортовых воздухоотводчиков («могут вытеснять только большое количество воздуха, а не его следы») за счет использования двух независимых воздухоотводчиков и поплавкового механизма. Их часто выбирают для трубопроводов среднего и низкого-давления. Однако они не могут автоматически впускать воздух при возникновении отрицательного давления в трубопроводе (например, при внезапной остановке насоса), что потенциально может привести к обрушению трубопровода или повреждению гидроударом.
Универсальность композитных воздухоотводчиков
В настоящее время композитные воздухоотводчики являются наиболее широко используемым типом воздухоотводчиков на промышленных и коммунальных трубопроводах. Они объединяют в себе множество функций, устраняя необходимость в дополнительных впускных клапанах отрицательного давления или обратных клапанах, упрощая конструкцию трубопроводной системы и повышая эксплуатационную безопасность и стабильность.
