Основные параметры
|
Элемент |
Спецификация |
|
Название продукта |
Двойной изгиб на 90 градусов |
|
Стандарты |
ISO 2531, EN 545 (водоснабжение) / EN 598 (канализация), GB/T 13295 |
|
Материал |
Ковкий чугун EN-GJS-500-7 (GGG50) / EN-GJS-450-10 |
|
Номинальное давление |
PN10/PN16 (стандартно), PN25 опционально |
|
Тип соединения |
Двойная муфта-в раструбе, тип T/тип K для труб из ковкого чугуна |
|
Середина |
Питьевая вода, оборотная вода, сточные воды, оросительная вода |
|
Рабочая температура |
0-50 градусов |
|
Прокладка |
EPDM для водоснабжения; SBR/NBR для сточных вод |
|
Покрытие |
Наружная поверхность: цинковый спрей + черная битумная краска. Внутренняя поверхность: облицовка цементным раствором (питьевая вода) / битумная краска (сточные воды). |
Технические характеристики и модель
|
DN |
Внешний диаметр DE |
Толщина стенки e |
Длина L (одна сторона) |
|
80 |
98 |
6.0 |
140 |
|
100 |
118 |
6.3 |
150 |
|
150 |
170 |
7.0 |
185 |
|
200 |
222 |
7.6 |
220 |
|
250 |
274 |
8.4 |
255 |
|
300 |
326 |
9.0 |
290 |
|
350 |
378 |
9.9 |
325 |
|
400 |
429 |
10.8 |
360 |
|
500 |
532 |
12.4 |
430 |
|
600 |
635 |
14.0 |
500 |
Функции
Двойная-гибкая соединительная конструкция:Имеет раструбы на обоих концах, совместимые с патрубками прямых труб из ковкого чугуна, с резиновыми кольцами для гибкого уплотнения; способный выдерживать незначительную осадку грунта и небольшое угловое отклонение, обеспечивая при этом сейсмостойкость и-герметичность.
Стандартный изгиб 90 градусов:Имеет плавную кривизну, позволяющую минимизировать гидравлическое сопротивление, что делает его идеальным для прокладки трубопроводов-под прямым углом; Доступны размеры от DN80 до DN1600 и номинальное давление PN10, PN16 и PN25.
Монолитное литье:Отлит как единое целое с плотной структурой; обеспечивает высокую устойчивость к внешнему давлению и нагрузкам на почву, что делает его пригодным для подземной установки.
Сценарии применения
Изменение направления городских подземных напорных трубопроводов (водопроводов, ливневых вод и канализации)
Наружные трубопроводные сети жилых комплексов и индустриальных парков
Проекты городского водоснабжения и ирригационной транспортировки
Подземные газопроводы низкого-давления
Другие продукты

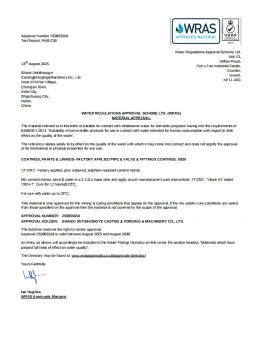

Квалификация компании
Компания Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd., расположенная в провинции Шаньси, Китай, является ведущим производителем трубопроводной арматуры, труб, различных клапанов и крышек люков из ковкого чугуна. У нас есть автоматизированные производственные линии и опытная команда производственных технологий, чтобы предоставить вам профессиональные и гибкие индивидуальные решения.
Для получения дополнительной информации, пожалуйста, свяжитесь с нами:
Вичат
+8618334738900
Электронная-почта
info@jthypipe.com, amy@jintaicastfoundry.com, sales@jintaicastfoundry.com
