01.Описание продукции

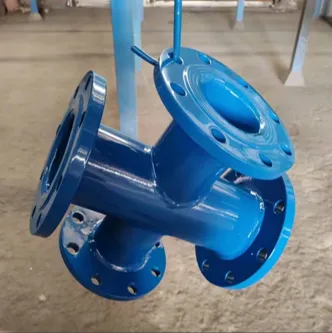

Цельнофланцевый крестовинный фитинг — это тип трубопроводного фитинга с фланцевыми соединениями со всех четырех сторон, также известный как полнофланцевый крестовидный тройник или четырех-фланцевый тройник. Он относится к трубным фитингам из ковкого чугуна типа K- и обычно используется в проектах установки трубопроводных сетей. Его основная функция — добавление ответвлений в систему трубопроводов, позволяющее перенаправлять поток внутри сети.
02. Структура и назначение
Структура:
Все Flange Cross напоминают перекресток и имеют один вход и три выхода, каждый из которых оснащен фланцем. Фланец содержит множество отверстий, позволяющих надежно прикрепить его к другим фланцевым трубам или оборудованию с помощью болтов и гаек.
Приложение:
Все фланцевые крестовины в основном используются в сложных трубопроводных системах, требующих разделения трубопроводов на три ветви, например, в системах промышленного водоснабжения и канализации, отопления и газоснабжения. Это обеспечивает более гибкую компоновку конвейера и упрощает многоточечное ветвление.
03. Характеристики продукта
Четыре стороны All Flange Cross имеют фланцевые соединения, облегчающие соединение с другими трубами или оборудованием.
Изготовленный из ковкого чугуна, он обладает высокой прочностью и устойчивостью к коррозии.
Отличные характеристики герметизации обеспечивают целостность трубопроводной системы.
04.Материал изделия
Все фланцевые крестовины из ковкого чугуна обладают высокой прочностью и устойчивостью к коррозии, что делает их пригодными для систем водоснабжения, особенно там, где требуются высоко-прочные соединения.
Выдающаяся коррозионная стойкость
Во многих средах (таких как вода, рассол, пар и т. д.) ковкий чугун превосходит литейную сталь как по коррозионной стойкости, так и по стойкости к окислению.
Значительная экономия средств
Низкие производственные затраты, относительно простые процессы литья, высокая степень использования материала и низкий процент брака.
05. Установка продуктов
Выравнивание:
Перед соединением убедитесь, что отверстия для болтов на обоих фланцах совмещены, а поверхности фланцев параллельны, чтобы гарантировать надлежащее уплотнение.
Затягивайте равномерно:
При затяжке болтов соблюдайте диагональную последовательность и затягивайте поэтапно, чтобы обеспечить равномерное распределение усилия. Это предотвращает деформацию прокладки или смещение поверхностей фланца из-за неравномерного напряжения.
Уплотнение:
Между сопрягаемыми поверхностями фланцев должна быть установлена прокладка. Перед установкой тщательно очистите поверхности фланцев от загрязнений, чтобы прокладка лежала ровно и плотно прилегала.
06. Применение продуктов
①
В муниципальных сетях водоснабжения и водопроводных системах фитинги All Flange Cross широко используются для соединения магистральных линий и ответвлений, позволяя регулирующим клапанам регулировать трубопроводную арматуру путем отвода.
②
Подходит для сценариев, требующих разно-перенаправления потока, способных удовлетворить требования сложных схем трубопроводной сети.
07.Квалификация
08.Упаковка и транспортировка
