Тройник из ковкого чугуна
Мы производим две трехсторонние отливки из ковкого чугуна: тройник с полным фланцем и тройник с полной раструбом. Оба служат ответвлением водопроводных трубопроводов.
Высокая прочность на разрыв, достаточная прочность и антикоррозионное покрытие позволяют использовать их для трубопроводов городского водоснабжения, канализации, очистки сточных вод и химических процессов. Требования к производительности и установке заметно различаются между этими двумя отливками. Инженерам-проектировщикам необходимо выбирать, исходя из условий конкретной площадки.

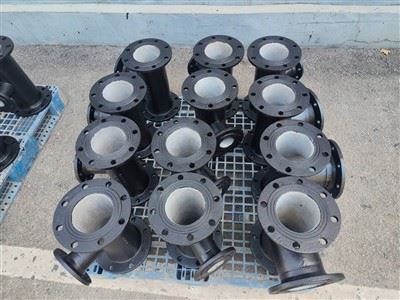

01.Все фланцевые тройники
Определение продукта
Три порта отделаны стандартными фланцами. Рабочие на объекте прикручивают болты к ответным фланцам труб. Резиновые или металлические прокладки обеспечивают герметичное уплотнение поверхностей соединений.
Конкурентное преимущество
Цельная литая прочная конструкция
Цельная отливка из ковкого чугуна QT500‑7 обеспечивает устойчивость к растрескиванию и ударопрочность. Нанесено полное внутреннее и внешнее антикоррозионное покрытие. Независимо от того, установлена ли она под землей или внутри помещения, отливка остается устойчивой к ржавчине в течение длительного срока службы.
Стабильное уплотнение при высоком-давлении
Натяжение болта равномерно распределяет сжатие прокладки. По сравнению с нажимными муфтовыми соединениями фланцевое уплотнение лучше выдерживает работу в промышленных цепях с высоким давлением и частыми включениями и остановками.
Жесткое и-устойчивое к давлению соединение
Фланцевая сборка с болтовым соединением подходит для трубопроводных систем PN10 и PN16. Он выдерживает гидравлические удары и резкие перепады давления. Утечки редко возникают при непрерывной транспортировке воды под высоким давлением.
Технические характеристики |
|
|
Элемент |
Технические параметры |
|---|---|
|
Материал |
КТ450-10, КТ500-7; Предел прочности на разрыв больше или равен 450 МПа, удлинение больше или равно 10 %. |
|
Номинальный диаметр |
DN50-DN1200, настраиваемый |
|
Класс давления |
Ру1.0МПа, Ру1.6МПа, Ру2.5МПа |
|
Тип фланца |
RF/FF, RF по умолчанию |
|
Анти-антикоррозийная обработка |
Внутренняя: облицовка цементным раствором (DN больше или равно 100); Внешний вид: цинковое напыление + асфальтовое/эпоксидное покрытие. |

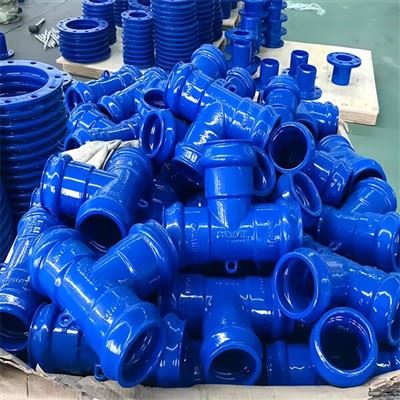

02. Тройник со всеми гнездами
Все розетки тройник
Каждое отверстие образует полость раструба, соответствующую раструбным концам стандартных труб из ковкого чугуна. Герметизация достигается исключительно резиновыми кольцами из EPDM. Никаких болтов или механических креплений не требуется.
Преимущества
Быстрая сборка на месте, снижение стоимости проекта
В конструкции нажимного гнезда Т-образного типа отсутствуют фланцы и болты. Монтажные работы может выполнить один оператор с базовыми ручными инструментами. Это сокращает сроки строительства подземных муниципальных трубопроводов и снижает трудозатраты.
Снижение гидравлических потерь
Постоянно гладкий внутренний контур без выступающих препятствий. Жидкость протекает с ограниченной потерей напора. Он снижает потребление энергии при перекачке и подходит для городских магистральных водопроводов большого диаметра.
Хорошая устойчивость к движению грунта
Гибкие соединения допускают угловое отклонение от 3 до 5 градусов и осевое смещение ±20 мм. Соединение поглощает осадку фундамента и тепловое расширение/сжатие трубы. Потенциальные долгосрочные риски утечек сводятся к минимуму.
Технические характеристики |
|
|
Элемент |
Технические параметры |
|---|---|
|
Материал |
КТ400-15, КТ450-10; Предел прочности при растяжении больше или равен 400 МПа, удлинение больше или равно 15 %. |
|
Номинальный диаметр |
DN50-DN800, широко используется для DN менее или равного 300. |
|
Класс давления |
PN1,0 МПа (по умолчанию), PN1,6 МПа, настраиваемое |
|
Уплотнительный материал |
EPDM, диапазон температур: -40 ~ 120 градусов. |
|
Анти-антикоррозийная обработка |
Внутренняя часть: цементный раствор/эпоксидное покрытие; Внешний вид: цинковое напыление + полиуретановое покрытие. |
03. Основные различия между тройниками из ковкого чугуна с раструбами и фланцами
Меры предосторожности при установке
Все фланцевые тройники
Во время сборки сопрягаемые поверхности фланцев должны быть параллельными. Затяните болты в перекрестной последовательности. Поддерживать заданный крутящий момент; Для болтов М16 требуется усилие 50–60 Н·м. Неравномерный крутящий момент создает локальную концентрацию напряжений и приводит к выходу из строя прокладки.
Все розетки тройник
Перед сборкой удалите песок, гравий и поверхностные загрязнения из отверстия раструба и патрубка трубы. Нанесите нейтральную смазку на резиновое уплотнительное кольцо. Вставьте трубу плавно. Проверьте глубину вставки. Линия маркировки трубы должна совпадать с торцом раструба.
