Описание продукта

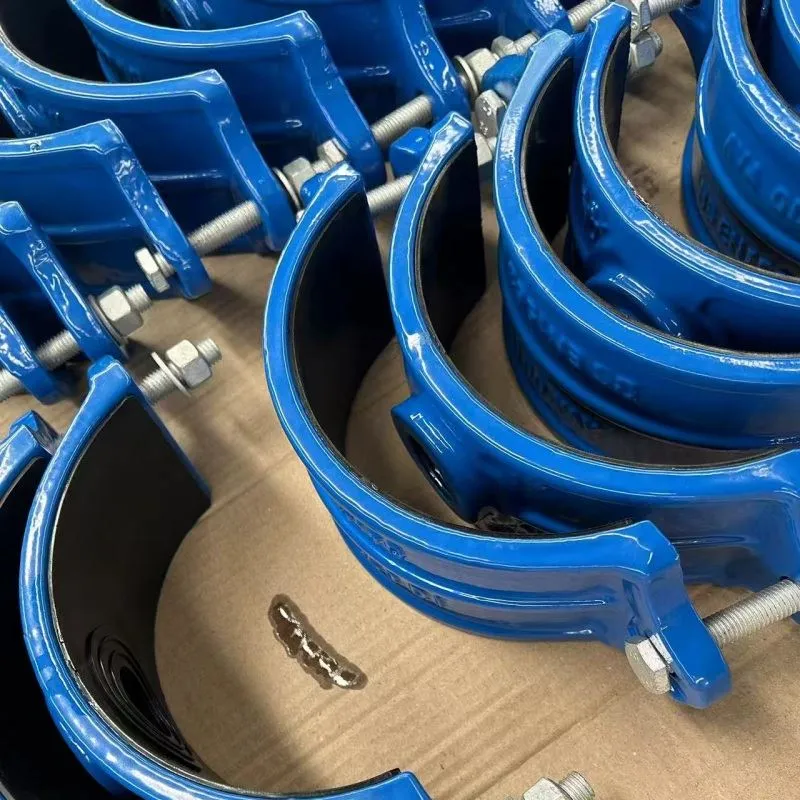

Седловидные крепления из ковкого чугуна, также называемые седлами для врезки или седельными зажимами, представляют собой специальные ответвления для трубопроводов водоснабжения. Горячая врезка ответвительных соединений может быть осуществлена без разрезания основной трубы.
Корпус седла изготовлен из ковкого чугуна QT450-10 с компактной металлургической структурой, высокой прочностью и хорошей ударной вязкостью. Он покрыт эпоксидной смолой FBE, обеспечивающей превосходные сейсмические и антикоррозионные характеристики.
Оснащенный резиновой прокладкой из EPDM, ремнями и креплениями из нержавеющей стали SS304/SS316, он обеспечивает надежное уплотнение. Доступны два типа выпускных отверстий: резьбовое и фланцевое. Соответствуя международным стандартам, включая EN545, EN598, ISO2531 и AWWA C800, продукт отличается простотой установки, устойчивостью к деформации и растрескиванию, а также длительным сроком службы.
параметр
|
Элемент |
Спецификация |
|
Название продукта |
Седла из ковкого чугуна |
|
Тело |
Ковкий чугун QT450-10 (ASTM A536 65-45-12) |
|
Покрытие |
Эпоксидная смола FBE Fusion/синяя эпоксидная краска |
|
Прокладка |
EPDM (питьевая вода)/NBR (масляная среда) |
|
Ремень |
Лента из нержавеющей стали SS304 / SS316 |
|
Болты и гайки |
СС304/СС316 |
|
Магистральная труба Ду |
Ду50 ~ Ду400 |
|
Филиал |
1/2", 3/4", 1", 1,5", 2" (резьба NPT) или фланцевый выпуск DN50~DN100 |
|
Подходит для трубы |
Трубы из ковкого чугуна, полиэтилена, ПВХ, стальные трубы |
|
Номинальное давление |
PN10/PN16 (1,0 МПа/1,6 МПа) |
|
Гидростатическое испытание: |
1,5×рабочее давление |
|
Прокладка EPDM: |
-10 градусов ~ +70 градусов (питьевая вода) |
Типичная таблица размеров
| Основной DN | Основной наружный диаметр (мм) | Филиал Аутлет | ПН |
|---|---|---|---|
| DN80 | 75–98 | 1/2"~2" | PN16 |
| DN100 | 97–118 | 1/2"~2" | PN16 |
| DN150 | 145–170 | 1/2"~2" | PN16 |
| DN200 | 195–222 | 1/2"~2" | PN16 |
Особенности продукта
Резиновая прокладка из EPDM/NBR, стабильное уплотнение, устойчивость к воде, старению и колебаниям температуры; сертифицирован NSF61 для использования с питьевой водой.
Седло имеет широкую изогнутую контактную поверхность для равномерного распределения силы, предотвращая деформацию основной трубы при затягивании болтов. Его зажимная конструкция позволяет осуществлять врезку под напряжением без перекрытия воды или разрезания основной трубы, что значительно сокращает период строительства и ремонта трубопровода.
Доступна одно- или двухленточная конструкция, оснащенная шарнирными проушинами для легкого выравнивания и установки на месте. Он поставляется с лентами из нержавеющей стали и оцинкованными болтами, обеспечивающими длительную защиту от ржавчины в подземных условиях, а болты из нержавеющей стали 304/316 являются дополнительными для агрессивных почвенных сред.
Витрина продукта
принцип работы
Седло из ковкого чугуна состоит из разъемного корпуса из ковкого чугуна, резиновой прокладки из EPDM и крепежных болтов.
Установите корпус седла вокруг внешней поверхности основной трубы, совместите прокладку с местом врезки. Равномерно затяните болты, чтобы сжать резиновую прокладку, которая упруго деформируется, образуя вокруг отверстия герметичное уплотнительное кольцо.
Седловидное выпускное отверстие создает ответвленный канал для потока жидкости из основной трубы в сервисную линию. Изогнутое седло равномерно распределяет зажимное усилие во избежание повреждения трубы.
Он позволяет осуществлять врезку под давлением: сначала установите и загерметизируйте седло, затем просверлите стенку основной трубы через выпускное отверстие седла. Не требуется резка труб или остановка системы.
Области применения
Седловидные опоры из ковкого чугуна широко используются для врезки ответвлений на существующих трубопроводах без разрезания основной трубы.
Муниципальные сети распределения питьевой воды
Сельскохозяйственные и ландшафтные ирригационные системы
Трубопроводы промышленной охлаждающей воды, технической воды и противопожарной воды
Реабилитация, реконструкция и аварийный ремонт трубопроводов
Строительство систем наружного водоснабжения и вентиляции и кондиционирования
Подходит для напорных труб DI, PE, HDPE и PVC, для врезки сервисных соединений, клапанов и портов приборов.
Часто задаваемые вопросы
Может ли он работать под давлением? Требуется ли отключение воды?
+
-
Да, он поддерживает горячую врезку/нарезку под давлением. Сначала установите и загерметизируйте седло, затем просверлите стенку трубы. Нет необходимости резать трубы или прекращать подачу воды.
Из какого материала прокладка? Безопасна ли питьевая вода?
+
-
Стандартная прокладка — EPDM, пищевой EPDM, доступный для систем питьевого водоснабжения. Устойчив к старению и водной коррозии.
Почему возникает течь после установки?
+
-
Распространенные причины: неравномерная затяжка болтов, несоответствующий наружный диаметр трубы, повреждение прокладки, загрязнение поверхности трубы или деформация стенки трубы. Перед установкой затяните болты в перекрестной последовательности и очистите поверхность трубы.
Можно ли использовать его повторно после удаления?
+
-
Не рекомендуется. Прокладка может потерять эластичность после сжатия. При повторной установке замените прокладку.
Какой размер филиала мы можем получить?
+
-
Размер выпускного патрубка меньше размера основной трубы. Нестандартные размеры розеток доступны по запросу.
