Основные параметры
| Элемент | Спецификация |
|---|---|
| Имя | Патрубок из ковкого чугуна с фланцем |
| Материал | QT450-10 Ковкий чугун |
| Стандарты | ИСО2531, ЭН545, ЭН598, ГБ/Т 13295 |
| Класс давления | Ру10, Ру16, Ру25, Ру40 |
| Номинальный диаметр Ду | Ду80, Ду100, Ду150, Ду200, Ду250, Ду300, Ду350, Ду400, Ду450, Ду500, Ду600, Ду700, Ду800, Ду900, Ду1000, Ду1200, Ду1400, Ду1600, Ду1800, Ду2000 |
| Структура | Один конец с фланцем, один конец с раструбом |
| Фланец Стандартный | EN1092-2, ISO7005-2, RF выступающая поверхность |
| Связь | Фланцевый конец: прикручен болтами с резиновой прокладкой. Раструбный конец: гибкое соединение-с резиновой прокладкой типа Т-. |
| Механическое свойство | Предел прочности при растяжении больше или равен 420 МПа; Удлинение больше или равно 10%; HBW Меньше или равно 230 |
| Гидростатические испытания | 1,5-кратное номинальное давление |
| Варианты покрытия | Внутренняя часть: облицовка цементным раствором / FBE. Наружная поверхность: цинковый спрей + битумная краска, жидкая эпоксидная смола, FBE. |
Конструктивные особенности
Четкое разделение интерфейсов и гибкая установка:Один конец имеет жесткое фланцевое соединение, а другой конец имеет гибкое раструбное соединение, компенсирующее отклонения при монтаже и снижающее сложность конструкции.
Интегрированный молдинг для прочной конструкции:Фланец и тело трубы отлиты как одна деталь, что исключает швы, предотвращает ошибки обработки и утечки на границе раздела.
Двойная защита от коррозии для широкого применения:Корпус трубы имеет двойную защиту от коррозии внутри и снаружи, изолируя его от окружающей среды и эрозии, адаптируясь к различным сценариям и продлевая срок службы.
Компактная конструкция для экономии места:Его аккуратная и компактная форма адаптируется к различным схемам трубопроводов, что особенно удобно в условиях-ограниченного пространства.
Способы подключения
| Тип интерфейса | Способ подключения | Применимые сценарии |
| Конец фланца | Жесткое соединение, закрепленное по диагонали с помощью прокладок и болтов для обеспечения надежного уплотнения. | Подходит для соединения жесткого оборудования и трубопроводов, где требуется надежное уплотнение. |
| Конец розетки | Гибкая муфта с резиновым кольцевым уплотнением для поглощения смещения, теплового расширения и сжатия. | Подходит для подключения гибких трубопроводов с разъемами в сценариях, требующих гибкости установки. |
Точки установки и обслуживания
Точки установки
Установка должна соответствовать спецификациям, чтобы обеспечить надежное уплотнение и устойчивость конструкции. Ключевые моменты заключаются в следующем:
⒈Перед установкой тщательно очистите уплотнительную поверхность фланца и патрубок, чтобы поверхность стала гладкой и чистой.
⒉Используйте соответствующие прокладки на концах фланцев. Затягивайте болты по диагонали и равномерно в несколько этапов, чтобы предотвратить утечки.
⒊Вставьте подходящее резиновое кольцо в патрубок и вставьте его в гнездо в соответствии со спецификациями. После установки проверьте правильность размещения.
⒋Фланцы нельзя закапывать непосредственно в землю. Заглубленные секции должны быть защищены люками во избежание эрозии почвы.
⒌ После установки перед вводом трубопровода в эксплуатацию необходимо провести испытание давлением воды или воздуха, чтобы убедиться в отсутствии утечек.
Точки обслуживания
Регулярное техническое обслуживание может продлить срок службы и обеспечить стабильность трубопровода. Ключевые моменты заключаются в следующем:
⒈Регулярно проверяйте фланцевые болты на затяжку и герметичность. Немедленно затяните ослабленные болты и немедленно замените протекающие детали.
⒉Регулярно очищайте поверхность трубопроводной арматуры. Незамедлительно ремонтируйте любое поврежденное внешнее анти-коррозионное покрытие, чтобы предотвратить ускоренную коррозию.
⒊Регулярно проверяйте люки подземных трубопроводных фитингов, чтобы предотвратить коррозию фланцев и болтов водой и мусором.
⒋Регулярно проверяйте внутреннюю анти-коррозионную облицовку, своевременно устраняйте любые повреждения и не допускайте коррозии тела трубы средой.
⒌Избегайте внешних воздействий во время технического обслуживания. Разберите фланцы согласно спецификации и замените прокладки новыми.
Конкурентное преимущество
| Элемент сравнения | Двойной фланцевый элемент | Патрубок из ковкого чугуна с фланцем |
|---|---|---|
| Совместная функция | Оба конца жестко фланцевые, полностью жесткая трубопроводная система. Не способен компенсировать осадку грунта и тепловое расширение, склонен к утечкам на неровных участках фундамента. | Одно гибкое муфтовое соединение + один жесткий фланец. Муфтовое соединение компенсирует смещение трубопровода, имеет отличные противо-сейсмические и противо-осадочные характеристики. |
| Стоимость строительства | Два фланцевых соединения требуют большого количества болтов и прокладок, а также более высоких затрат на материалы и рабочую силу. | Герметизируется резиновой прокладкой на конце раструба, меньше крепежных элементов, меньше материалов и затрат на установку. |
| Сценарии применения | В основном используется для надземных-трубопроводов с фиксированными опорами в трубной галерее. | Идеальный переходной фитинг для подземных магистральных трубопроводов, соединяющих клапаны и оборудование, предпочтительный продукт для проектов подземных муниципальных трубопроводов. |

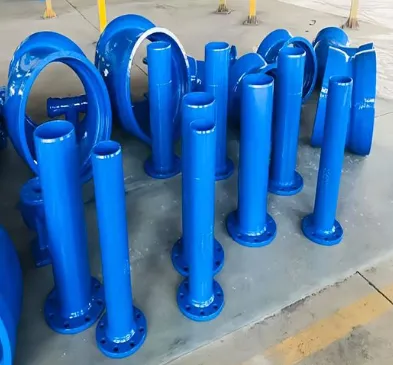

Витрина продукта
Квалификация компании
