Обзор продукта
Механическое соединение из ковкого чугуна является основным типом соединения труб и фитингов из ковкого чугуна. Герметизация достигается за счет болтового соединения для сжатия прокладки, в отличие от вставных раструбных соединений. Соединение допускает определенное угловое отклонение и осевое смещение для компенсации неравномерной осадки фундамента. Изготовленный из ковкого чугуна, он отличается высокой прочностью на разрыв и отличной коррозионной стойкостью.
Основные параметры
| Элемент | Спецификация |
|---|---|
| Название продукта | Механическое соединение из ковкого чугуна |
| Материал | Ковкий чугун QT450-10 (GGG50) |
| Покрытие | Наружный: битумное/эпоксидное покрытие. Внутренний: эпоксидное покрытие (опция FBE). |
| Материал уплотнения | Резиновая прокладка EPDM/NBR |
| Тип подключения | Механическое болтовое компрессионное соединение |
| Применимая труба | Трубы и фитинги из ковкого чугуна |
| Стандартный | ЭН545, ИСО2531, АВВА К110 |
| Допустимое угловое отклонение | До 3 градусов |
| Допустимое осевое смещение | Зависит от размера DN |
| Рабочее давление | Ру10 / Ру16 |
| Середина | Питьевая вода, канализация, городская вода |
| Особенности установки | Сборка на месте, установка гнезд не требуется. |
Технические характеристики и размеры
| Номинальный диаметр Ду | Наружный диаметр трубы DE | Наружный диаметр сальника D1 | Внешний диаметр фланца D2 | Количество и размер болтов | Прибл. Вес (кг) |
|---|---|---|---|---|---|
| DN80 | 98 | 205 | 168 | 4 × M18 | 4.1 |
| DN100 | 118 | 234 | 188 | 4 × M23 | 5.7 |
| DN150 | 170 | 288 | 242 | 6 × M23 | 7.5 |
| DN200 | 222 | 341 | 295 | 6 × M23 | 9.5 |
| DN250 | 274 | 395 | 349 | 8 × M23 | 12.2 |
| DN300 | 326 | 455 | 409 | 8 × M23 | 14.6 |
| DN350 | 378 | 510 | 462 | 10 × M23 | 18.4 |
| DN400 | 429 | 565 | 514 | 10 × M27 | 23.8 |
| DN450 | 480 | 620 | 565 | 12 × M27 | 29.6 |
| DN500 | 532 | 678 | 618 | 12 × M27 | 36.5 |
| DN600 | 635 | 785 | 722 | 16 × M30 | 52.3 |
Аксессуары для продуктов
Двойная фланцевая втулка:
Он соединяет две отдельные секции трубы, обеспечивает механическую поддержку и образует основу для соединения сердечников для всей сборки соединения.
Прижимное кольцо:
Вместе с двойной фланцевой втулкой и стяжными болтами он надежно фиксирует резиновое уплотнение. Такой зажим обеспечивает целостность соединения и стабильные характеристики герметизации.
Резиновое кольцо типа К:
Это основной уплотняющий компонент. Он останавливает утечку среды в местах соединения труб и адаптируется к различным условиям окружающей среды.
Крепежные болты:
Используется для фиксации фланцев и втулок с двойным фланцем, гарантирует плотную и надежную сборку соединения.
Покрытие продукта
Механическое соединение из ковкого чугуна имеет покрытие FBE внутри и стандартную битумную краску снаружи.
Выделяются сильные антикоррозийные свойства. Благодаря процессу высокотемпературного плавления и отверждения FBE плотно прилипает к металлической подложке. Покрытие почти не отслаивается и не вздувается, обеспечивая надежную антикоррозионную защиту в течение 20–30 лет срока службы.
Хорошая устойчивость к кислотам, щелочам и химическим средам на основе солей. Он поддерживает стабильную производительность в условиях химической обработки и очистки сточных вод.
Он соответствует экологическим стандартам, обеспечивая удобство для конечных пользователей без дополнительных проблем с загрязнением окружающей среды.
Высокая твердость и хорошая износостойкость. Во время транспортировки, установки в полевых условиях и под землей покрытие устойчиво к царапинам, ударам и повреждениям от экструзии почвы, сохраняя слой покрытия неповрежденным.
Сравнение характеристик
| Элемент сравнения | Механическое соединение типа K | Цанговое соединение Т-типа |
|---|---|---|
| Разборка | Многоразовое использование и простота обслуживания | Одинарная защелка, трудно разобрать |
| Сопротивление вытягиванию | Отлично подходит для склонов, переправ через реки и прокладки труб. | Слабый; анкерные блоки, необходимые для длинных прямых подземных трубопроводов |
| Отклоняющая способность | Макс 4 градуса | 3~5 градусов, немного большее отклонение |
| Скорость строительства | Медленно, требует затягивания нескольких болтов. | Быстрая сборка прямым нажатием |
| Типичное применение | Клапанные камеры, излучины, переправы через реки, зоны расселения, узлы технического обслуживания | Длинный прямой муниципальный водопровод |
Функции
Гибкий, допускает угловое отклонение
Отклонение примерно до 5 градусов на каждый шарнир позволяет компенсировать незначительное смещение, осадку грунта и тепловое расширение/сжатие; более гибкие, чем жесткие фланцевые соединения
Легкая разборка и обслуживание
Сварка/резка не требуется. Может быть разобран на месте для замены прокладки, ремонта труб или модификации системы. Отлично подходит для соединений клапанов/фитингов и аварийных ремонтных работ.
Хорошие характеристики уплотнения и давления.
Надежное водонепроницаемое уплотнение. Номинальное давление до 350 фунтов на квадратный дюйм (малые размеры)/250 фунтов на квадратный дюйм (большие размеры), PN16 ~ PN25, обычно используется в системах водоснабжения.
Сертификат компании
о нас
Благодаря надежному качеству продукции и проверенным возможностям экспортных поставок, наша фабрика на протяжении многих лет поставляла товары во многие страны и регионы, включая Великобританию, Бразилию, Мексику и Испанию.
Продукция, поставляемая для готовых проектов, сохраняет стабильную работу, без массовых сбоев качества и споров, связанных с приемкой. Благодаря солидной надежности и конкурентоспособным экономическим показателям мы продолжаем получать повторные заказы от клиентов внутри страны и за рубежом и остаемся предпочтительным поставщиком для зарубежных оптовиков.

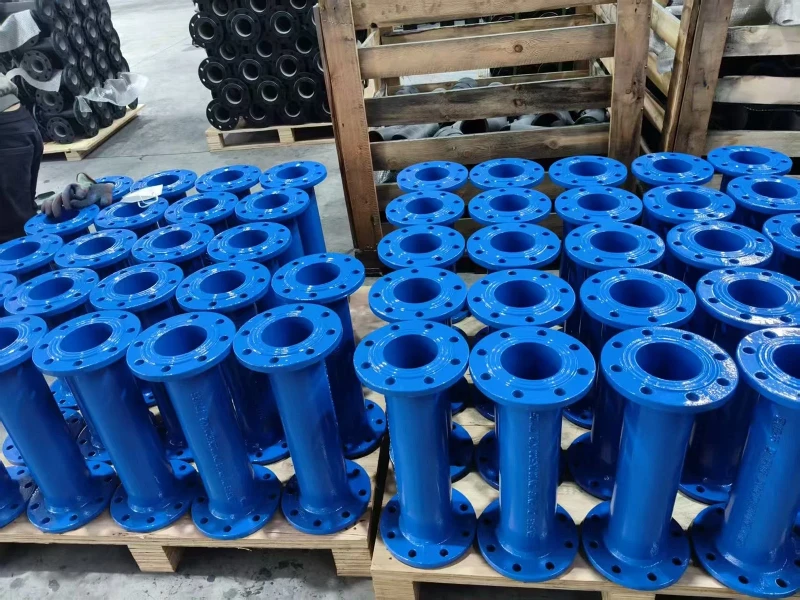

Упаковка и транспортировка
Компания Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd., расположенная в провинции Шаньси, Китай, является ведущим производителем трубопроводной арматуры, труб, различных клапанов и крышек люков из ковкого чугуна. У нас есть автоматизированные производственные линии и опытная команда производственных технологий, чтобы предоставить вам профессиональные и гибкие индивидуальные решения.
