Конструктивные особенности переходных трубок из ковкого чугуна
Градиентный переход диаметра
Диаметр конической трубы с двойным-фланцем/муфтой постепенно сужается на обоих концах в соответствии с пропорциями конструкции. Такая конструкция предотвращает резкие изменения диаметра, тем самым избегая турбулентности среды, потери давления или локализованной эрозии. Он особенно подходит для транспортировки сред, содержащих твердые частицы или обладающих высокой вязкостью, таких как сточные воды и шлам.
Две структурные формы
① Концентрический переходник: центры обоих концов конической трубы с двойным фланцем/муфтой находятся на одной прямой линии, что подходит для ситуаций, когда ось трубы остается неизменной, обеспечивая более плавный поток среды.
②Эксцентриковый переходник: центры конической трубы с двойным фланцем/раструбом не коллинеарны (одна сторона находится заподлицо), поэтому он подходит для труб, которые необходимо устанавливать близко к стене или полу, или для ситуаций, когда предотвращается накопление жидкости в трубе (например, паровые трубы или дренажные трубы).
Стандартизированный интерфейс
Конические трубы с двойными-фланцами и раструбами аналогичны трубам из ковкого чугуна, с распространенными типами соединений, включая Т-раструбные соединения (резиновое кольцевое уплотнение, простота установки) и фланцевые соединения (подходящие для высокого-давления и съемные соединения), обеспечивающие совместимость с существующими трубопроводными системами.
Сравнение с термоусадочной трубкой из других материалов:
| Материал | Преимущества | недостаток | Сценарии применения |
|---|---|---|---|
| Ковкий чугун | Высокая прочность, устойчивость к коррозии и длительный срок службы. | Относительно тяжелый (требуются вспомогательные инструменты для перемещения/установки) | Муниципальные и промышленные трубопроводы среднего и высокого давления, заглубленные сценарии |
| Серое железо | Низкая стоимость и простота обработки | Высокая хрупкость и плохая ударопрочность. | Бытовые дренажные трубы низкого-давления (меньше или равно 1,0 МПа) без-ударов |
| Нержавеющая сталь | Высокая устойчивость к коррозии и легкий вес | Высокая стоимость, подверженность хлорид-ионной коррозии (например, коррозии в морской воде). | Высокоагрессивные химические среды, пищевые-трубопроводы |
| ПЭ/ПВХ | Легкий, простой в установке и низкая стоимость | Устойчивость к низкому давлению (менее или равна 1,6 МПа), плохая устойчивость к высоким температурам. | Гражданское водоснабжение, сельскохозяйственное орошение и другие сценарии низкого-давления и нормальной-температуры. |

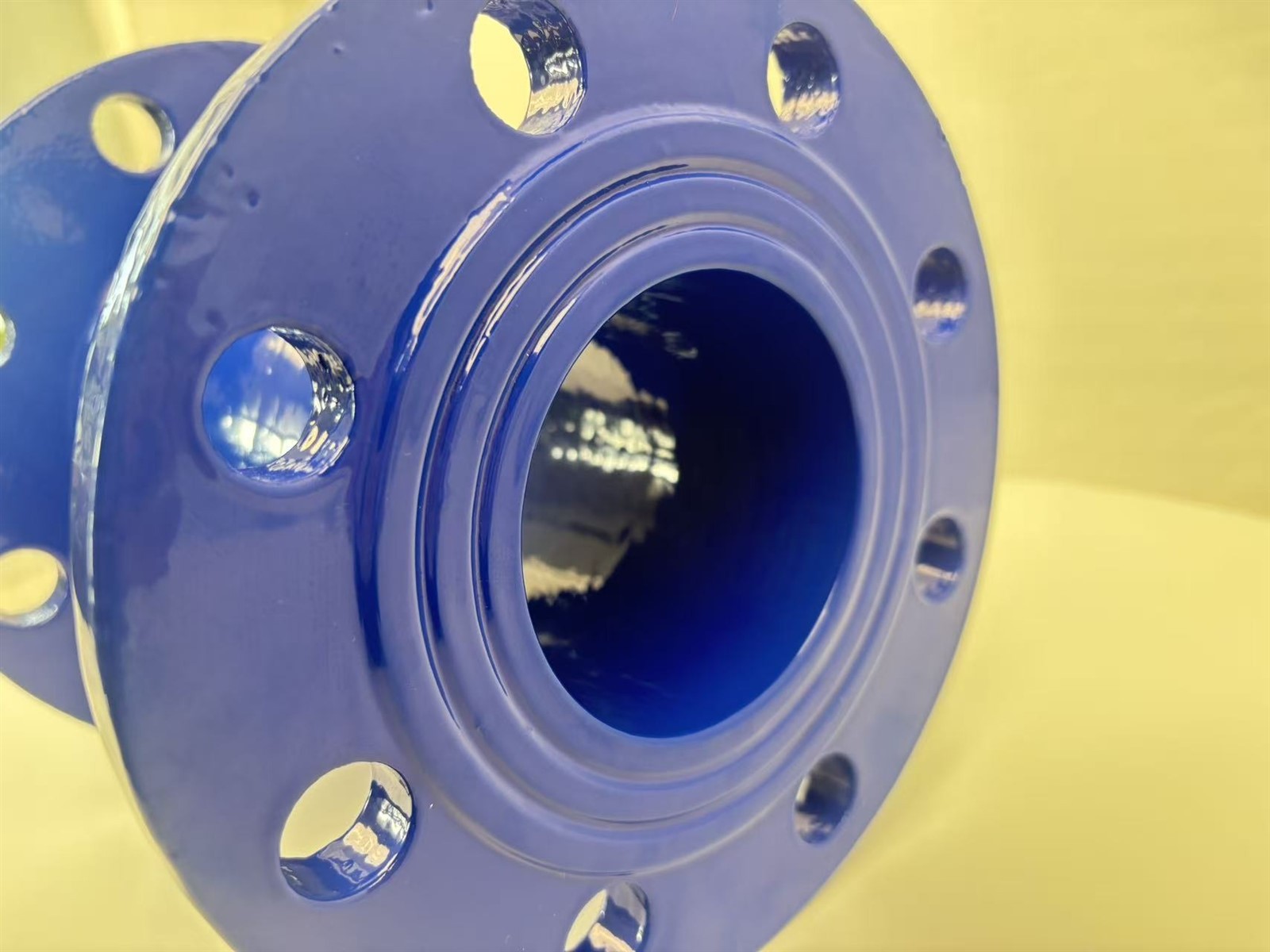

Двойной фланец конический
Конические трубы с двойными-фланцами – это разновидность трубных фитингов неправильной формы, оба конца которых соединяются с фланцами. Основной корпус состоит из секции редукционной трубы, один конец которой имеет больший диаметр (называемый «большим концом»), а другой конец имеет меньший диаметр (называемый «маленьким концом»). Благодаря плавной конической или дугообразной - переходной конструкции можно добиться бесшовного соединения между двумя трубами разного номинального диаметра.
Двойной-контактный конический
Коническая труба из ковкого чугуна с двумя-пазами — это тип трубопроводной арматуры, изготовленной из ковкого чугуна с использованием процессов центробежного литья или литья в песчаные формы. Оба конца оснащены «прорезями» (утопленным интерфейсом для присоединения трубопроводной арматуры), а диаметр трубы плавно переходит от одного конца к другому. Такая конструкция отвечает требованиям перехода «большой диаметр → малый диаметр», обеспечивая при этом плавный поток среды.
Компания Shanxi Jintai Hongye Foundry & Forging Machinery Co., Ltd. расположена в провинции Шаньси, крупном промышленном городе Китая, который может похвастаться обильными промышленными сырьевыми ресурсами, такими как чугун, кокс и сталь. Мы являемся одним из ведущих производителей задвижек из ковкого чугуна, обратных клапанов, шаровых кранов, клапанов выпуска воздуха и сферических обратных клапанов.
Для получения дополнительной информации свяжитесь с нами через: WhatsApp/WeChat: +86 18334738900;
Электронная почта: info@jthypipe.com; jthypipeamy@126.com
