Обзор
Эта задвижка с упругим седлом, изготовленная в соответствии с британскими стандартами водяных клапанов BS5163, оснащена узлом привода с конической шестерней. Его корпус отлит из высокопрочного ковкого чугуна для нужд городского водоснабжения.
Оснащенный полностью вулканизированным обрезиненным клином, он обеспечивает надежное герметичное перекрытие с нулевой утечкой. Конический редуктор снижает необходимый рабочий крутящий момент, поэтому даже изделия большого диаметра можно легко открывать и закрывать. Благодаря полнопроходному прямоточному проходу клапан поддерживает низкое сопротивление потоку и сводит к минимуму осаждение мусора в его полости.
параметр
| Элемент | Технические характеристики |
|---|---|
| Материал корпуса | QT450‑10 / GGG50 ковкий чугун |
| Стандарт дизайна | БС 5163, ЕН 1074‑2 |
| Номинальное давление | Ру10, Ру16 |
| Диапазон размеров | Ду50‑Ду1000 |
| Операция | Коническая передача (зонтичная передача), невыдвижной шток (NRS) |
| Клиновое уплотнение | Клин из ковкого чугуна, полностью вулканизированный резиной EPDM/NBR |
| Связь | Фланцевые концы соответствуют EN 1092‑2. |
| Проточный канал | Полнопроходной прямоходной |
| Покрытие поверхности | Эпоксидное покрытие, наплавленное (внутреннее и внешнее) |
| Рабочая температура | -10 градусов ~ +80 градусов |
| Применимые носители | Питьевая вода, водопроводная вода, сточные воды и другие нейтральные жидкости |
| Стандарт тестирования | ЭН 12266‑1 |
Параметры компонента
| Компонент | Материал/Спецификация |
|---|---|
| Корпус клапана | ковкий чугун QT450‑10/GGG50; эпоксидное покрытие, наплавленное изнутри и снаружи |
| Капот | QT450‑10 / GGG50 ковкий чугун |
| Клин (Ворота) | Ковкий чугун QT450‑10/GGG50, полностью вулканизированный резиной EPDM/NBR |
| Корень | Нержавеющая сталь AISI 420 (2Cr13), невыдвижной шток (NRS) |
| Штоковая гайка | Латунь ДЗР / латунь ХПб59‑1 |
| Редуктор с конической передачей | Корпус из ковкого чугуна, внутренний комплект шестерен из легированного сплава |
| Прокладка капота | резина EPDM |
| Уплотнительные кольца и уплотнения | Резина EPDM/NBR |
| железа | QT450‑10 ковкий чугун |
| Болты и гайки | Углеродистая сталь марки 8.8, оцинкованная. |
| Упорная шайба | Композит латунь/ПТФЭ |
Особенности продукта
Приводится в движение коническими шестернями,этот клапан обеспечивает легкое открытие и закрытие, плавную передачу и подходит для клапанов-большого диаметра.
Встроенное упругое седло и заслонка с полностью резиновым-покрытием.обеспечивают превосходные характеристики уплотнения, обеспечивая нулевую утечку.
Скрытая конструкция стволасводит к минимуму занимаемое пространство и не влияет на установку-на объекте или рабочую среду.
Клапан из ковкого чугунаКорпус обеспечивает высокую прочность, хорошую ударную вязкость, устойчивость к давлению и коррозии, а также длительный срок службы.
Самоочищающаяся уплотнительная поверхность-предотвращает накопление остатков и застревание, что делает его пригодным для сточных вод и сложных сред.
Стандартизированные фланцы обеспечивают высокую взаимозаменяемость.и облегчают удобную установку, обслуживание и замену.
Другие рекомендации по продуктам

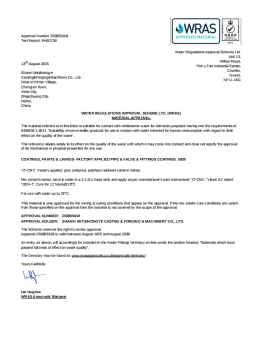

Сертификат
Компания Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd., расположенная в провинции Шаньси, Китай, является ведущим производителем трубопроводной арматуры, труб, различных клапанов и крышек люков из ковкого чугуна. У нас есть автоматизированные производственные линии и опытная команда производственных технологий, чтобы предоставить вам профессиональные и гибкие индивидуальные решения.
Для получения дополнительной информации, пожалуйста, свяжитесь с нами:
ВиЧат: +8618334738900
Электронная почта: info@jthypipe.com, amy@jintaicastfoundry.com,sales@jintaicastfoundry.com
