Введение продукта

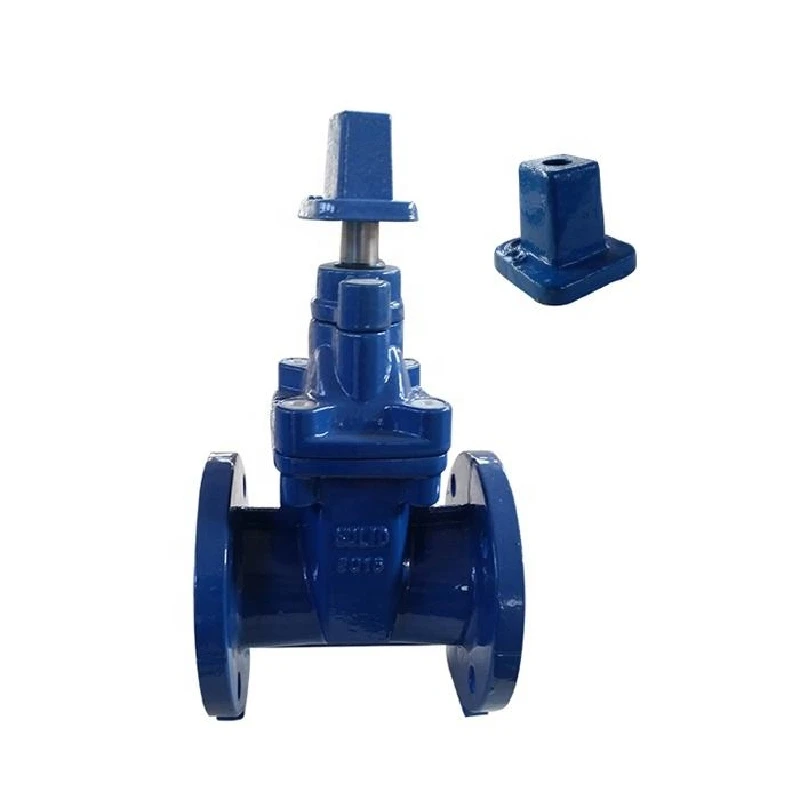

Двойная фланцевая задвижка из ковкого чугуна DIN/BS/AWWA соответствует трем основным международным стандартам: DIN, BS и AWWA. Корпус клапана отлит из высокопрочного-ковкого чугуна (QT450/GGG50), обладающего высокой прочностью на разрыв и превосходной ударопрочностью. Благодаря конструкции с двойным-фланцевым соединением клапан обеспечивает простую установку и демонтаж, обеспечивая надежную герметичность. Он работает через подъемный затвор, имеет прямой проход и низкое гидравлическое сопротивление, подходит для различных водопроводных трубопроводов-диаметра.
Различия между тремя стандартами
DIN (Германия):
Подходит для трубопроводов промышленных жидкостей и городских канализационных трубопроводов. Владельцы проектов могут выбирать различные марки чугунных материалов в соответствии с фактическими требованиями.
Бакалавр наук (Великобритания):
Обычно применяется на нефтяных, нефтехимических и различных промышленных трубопроводных объектах. Он охватывает широкий диапазон рабочего давления, и на выбор доступны изделия из литой стали большого-диаметра.
AWWA (США):
Он разработан в первую очередь для транспортировки водопроводной воды. Наиболее применимыми случаями являются трубопроводные системы низкого-давления и большого-диаметра. Анти-антикоррозионная обработка поверхности является обязательным требованием.
параметр
| Элемент | Описание |
|---|---|
| Название продукта | Двойная фланцевая задвижка из ковкого чугуна DIN/BS/AWWA- |
| Стандарт дизайна | ДИН3352, БС5163, АВВА К509/К515 |
| Фланец Стандартный | EN1092-2 (DIN/BS), AWWA C110 |
| Лицом к лицу | DIN3202 Ф4 |
| Стандарт испытаний | ЭН12266-2, ИСО5208 |
| Диапазон размеров | Ду50-Ду600 (2-24 дюйма) |
| Класс давления | PN10/PN16 опционально |
| Испытательное давление корпуса | 1,5 × номинальное давление |
| Испытательное давление седла | 1,1 × Номинальное давление |
| Применимая среда | Чистая вода, питьевая вода, нейтральные сточные воды |
| Средняя температура | 0 градусов-80 градусов |
| Материал корпуса/крышки | Ковкий чугун GGG50 / GJS500-7 |
| Клин | Сердечник из ковкого чугуна, полностью вулканизированный резиной EPDM. |
| Корень | Нержавеющая сталь 420/304 |
| Штоковая гайка | DZR Латунь, устойчивая к выщелачиванию цинка |
| Уплотнения | EPDM (класс питьевой воды) |
| Покрытие | Эпоксидная смола, наплавленная методом плавления (FBE), соответствует AWWA C550, толщина не менее 250 мкм. |
| Операция | Маховик/Рабочая гайка для подземного монтажа, коробка передач и привод опционально |
| Герметичность | Двунаправленное-плотное закрытие-закрытое, герметичное |
Ключевые преимущества
Отличный поток:
Седло клапана имеет плоское-дно. Шлам практически не оседает внутри полости клапана. Жидкости могут проходить беспрепятственно, без легкой блокировки.
Простота эксплуатации:
Для открытия и закрытия не требуется большого усилия. Ручное управление можно легко завершить. Электрические аксессуары являются дополнительными и позволяют осуществлять дистанционную регулировку расхода.
Прочная структура:
Высокопрочный-ковкий чугун обеспечивает хорошую ударопрочность. Некоторые спецификации получили соответствующие сертификаты огнестойкости для удовлетворения более высоких требований безопасности.
Экономичное обслуживание:
Изношенные уплотнительные элементы можно легко заменить. Структура компенсации износа продлевает срок службы и снижает частоту планового технического обслуживания.
Выбор и применение
Сценарии применения:
Городские водопроводы и дренажные трубопроводы, линии транспортировки промышленных сред, сети противопожарной защиты зданий и объекты охраны окружающей среды.
Точки выбора:
Клапаны стандарта AWWA предпочтительны для трубопроводов, транспортирующих питьевую воду. Продукты BS подходят для промышленных рабочих условий среднего и высокого-давления. Версии DIN подходят для обычного муниципального строительства. Выбирайте открытые типы штоков, если места для установки достаточно. Скрытые стволовые конструкции больше подходят для подземных трубопроводов. Для взрывозащищенных рабочих площадок должны быть оборудованы специальные приводные агрегаты.
Способ установки
Проверьте клапан перед установкой. Проверьте модель, номинальное давление и материал. Осмотрите устройство на предмет повреждений и очистите его от внутреннего мусора.
Подтвердите выравнивание трубопровода. Не используйте клапан для устранения перекоса труб. Избегайте нагрузки на корпус клапана.
Установите клапан в соответствии с направлением потока. Задвижка с упругим седлом обеспечивает двунаправленный поток.
Во время промывки трубопровода держите затвор приоткрытым, чтобы смыть песок и сварочный шлак.
Затягивайте болты фланца равномерно в перекрестной последовательности, чтобы обеспечить равномерное сжатие прокладки.
После установки проведите испытание давлением в соответствии с действующими стандартами.
Техническое обслуживание двухфланцевых задвижек из ковкого чугуна DIN/BS/AWWA
Периодически включайте клапан, чтобы предотвратить заедание резинового клина, особенно при длительной-статической эксплуатации.
Проверьте внешние утечки в месте соединения штока и крышки. В случае утечки замените уплотнительное-кольцо или прокладку.
Осмотрите поверхность покрытия. Отремонтируйте поцарапанное покрытие FBE, чтобы избежать коррозии.
Разборка: Сначала сбросьте давление и опорожните трубопровод. Снимите болты капота, затем поднимите капот в сборе.
Замените изношенный клин из EPDM, уплотнительное кольцо штока и прокладку крышки оригинальными запасными частями.
Регулярно смазывайте резьбу штока и гайку штока для обеспечения бесперебойной работы.

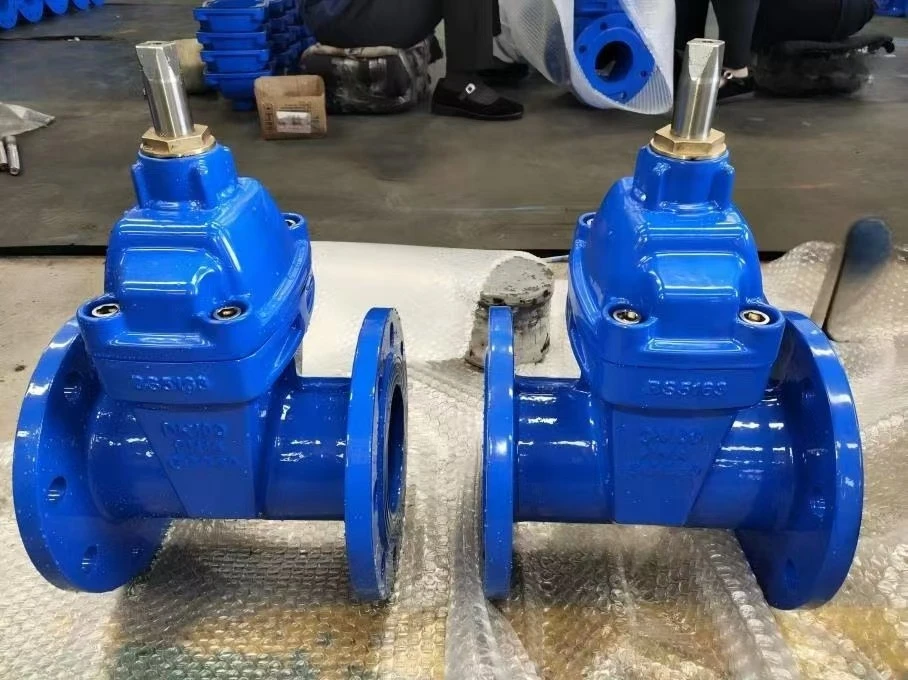

Другие дисплеи продуктов
