Эта двухфланцевая задвижка из ковкого чугуна оснащена клином, покрытым эластичной резиной EPDM/NBR, обеспечивающей герметичное уплотнение с нулевой утечкой. Полнопроходной канал обеспечивает низкое гидравлическое сопротивление и минимальные потери давления. Двухфланцевые болтовые соединения гарантируют стабильную установку. Клапан можно собирать и разбирать без резки труб, что обеспечивает удобство обслуживания на месте.
Основные параметры
|
Элемент |
Спецификация |
|
Название продукта |
Двойная фланцевая задвижка из ковкого чугуна |
|
Материал корпуса |
QT450-10 / QT500-7 Ковкий чугун |
|
Ворота |
Ковкий чугун с резиновым покрытием из EPDM |
|
Материал штока |
Нержавеющая сталь |
|
Тип подключения |
Двойной фланцевый |
|
Класс давления |
Ру10, Ру16, Ру25 |
|
Рабочая температура |
0–80 градусов |
|
Номинальный диаметр |
Ду50 ~ Ду1200 |
|
Внутренняя подкладка |
Эпоксидное покрытие |
|
Внешнее покрытие |
Эпоксидное антикоррозионное покрытие |
|
Стандарты |
EN5163, EN1074, GB/T13927 |
Функции
Корпус клапана изготовлен из ковкого чугуна QT450‑10/QT500‑7, обладающего высокой прочностью, хорошей вязкостью и отличной ударопрочностью. Клиновая задвижка полностью покрыта резиной EPDM, что обеспечивает превосходные характеристики уплотнения, низкий рабочий крутящий момент и отсутствие утечек.
Он оснащен штоком из нержавеющей стали для защиты от ржавчины и износа. Использование маховика или редуктора не является обязательным, чтобы сэкономить трудозатраты при работе с клапанами большого диаметра. Полнопроходной прямой канал снижает сопротивление жидкости и потерю напора.
Благодаря двойному фланцевому соединению для легкой установки и демонтажа он подходит для условий давления PN10, PN16 и PN25 с широким диапазоном размеров от DN50 до DN1200. Он соответствует стандартам EN5163, EN1074 и GB/T13927 и отличается высокой универсальностью.
Принцип работы
Задвижка из ковкого чугуна с двойным фланцем работает за счет вращения маховика или коробки передач, перемещая шток вверх и вниз. Шток соединен с клиновым затвором с резиновым покрытием из EPDM. Когда затвор движется вниз, его резиновая поверхность плотно прижимается к седлу клапана, перекрывая поток среды. Когда затвор поднимается, полнопроходной проход открывается, обеспечивая плавный поток жидкости, обеспечивая контроль открытия и закрытия воды в трубопроводах.
Сценарии применения
Двойные фланцевые задвижки из ковкого чугуна обычно используются для муниципальных водопроводных и дренажных работ, городских трубопроводов питьевой воды и очистных сооружений. Они также подходят для трубопроводов промышленных парков, систем противопожарной защиты зданий, вторичного водоснабжения в жилых районах и подземных трубопроводов. Эти клапаны контролируют включение/выключение потока чистой воды в муниципальных и промышленных трубопроводных сетях.
Установка и обслуживание
Установка
Перед установкой осмотрите корпус клапана и уплотнительную поверхность фланца на предмет повреждений. Очистите отложения, сварочный шлак и мусор внутри клапана и трубопровода.
Клапан может быть установлен горизонтально или вертикально с двунаправленным уплотнением и без ограничения направления потока. Во время установки держите ворота полностью открытыми.
Выровняйте клапан между двумя секциями трубы, затяните фланцевые болты по диагонали и равномерно, чтобы предотвратить деформацию уплотняющей поверхности и утечки, вызванные неравномерным напряжением.
После установки проведите испытание гидростатическим давлением для проверки герметичности фланцевых соединений и штока клапана. Вводится в эксплуатацию только после прохождения испытаний.
При подземной установке засыпьте вокруг клапана мягкую почву. Избегайте попадания твердых и громоздких камней непосредственно на корпус клапана.
Обслуживание
Регулярно открывайте и закрывайте клапан, чтобы избежать прилипания уплотнительной поверхности из EPDM резины. Осмотрите шток клапана и при необходимости нанесите смазку.
Периодически проверяйте корпус клапана, фланец и шток на предмет просачивания воды. Отрегулируйте сальниковую набивку или немедленно замените набивку в случае утечки.
Очищайте отложения внутри полости клапана при капитальном ремонте трубопровода. Проверьте ворота с покрытием EPDM на наличие царапин или старения, замените ворота, если они повреждены.
Для долгосрочных резервных клапанов держите их в полуоткрытом положении, защищайте внешнее покрытие и предотвращайте появление ржавчины на резьбе штока.
Перед проведением технического обслуживания перекройте трубопроводы выше и ниже по потоку, сбросьте давление и слейте среду перед разборкой клапана.
Часто задаваемые вопросы
Внутренняя утечка после закрытия клапана
+
-
Обычно это вызвано отложениями, застрявшими между уплотнительной поверхностью из EPDM-резины и седлом клапана, или царапинами и старением резинового покрытия на клиновом затворе. Промойте трубопровод и несколько раз откройте/закройте клапан, чтобы смыть мусор. Замените заслонку, если резина повреждена.
Маховик трудно поворачивать, его трудно открывать и закрывать.
+
-
Причиной является скопление мусора, недостаточная смазка штока или слишком затянутая сальниковая набивка. Очистите мусор, нанесите смазку на шток и соответствующим образом ослабьте сальник.
Невозможно остановиться в полностью открытом или полностью закрытом положении.
+
-
Износ ограничительной конструкции или ржавая резьба на штоке клапана. Осмотрите детали ограничителя, очистите и смажьте резьбу штока для защиты от ржавчины.
Есть ли требования к направлению потока во время установки?
+
-
Двойная фланцевая задвижка с упругим седлом обеспечивает двустороннее уплотнение. Нет ограничения направления потока при установке.
Другие продукты
о нас
Благодаря надежному качеству продукции и проверенным возможностям экспортных поставок, наша фабрика на протяжении многих лет поставляла товары во многие страны и регионы, включая Великобританию, Бразилию, Мексику и Испанию.
Продукция, поставляемая для готовых проектов, сохраняет стабильную работу, без массовых сбоев качества и споров, связанных с приемкой. Благодаря солидной надежности и конкурентоспособным экономическим показателям мы продолжаем получать повторные заказы от клиентов внутри страны и за рубежом и остаемся предпочтительным поставщиком для зарубежных оптовиков.
Сертификаты компании

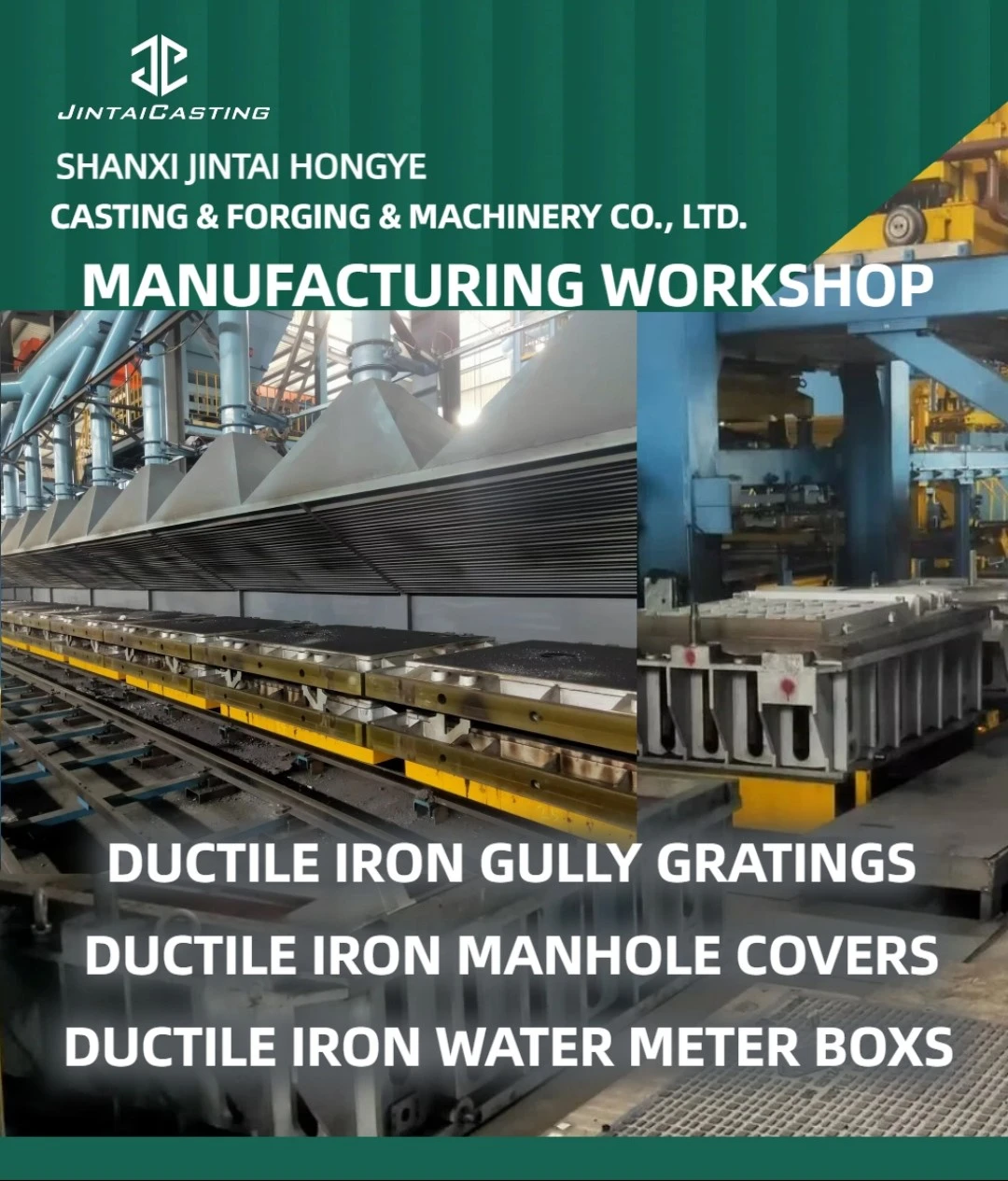

Компания Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd., расположенная в провинции Шаньси, Китай, является ведущим производителем трубопроводной арматуры, труб, различных клапанов и крышек люков из ковкого чугуна. У нас есть автоматизированные производственные линии и опытная команда производственных технологий, чтобы предоставить вам профессиональные и гибкие индивидуальные решения.
