Описание продукции
Дроссельная заслонка из ковкого чугуна представляет собой четвертьоборотный клапан с углом поворота 90 градусов. Его корпус изготовлен из ковкого чугуна QT450‑10/GGG50. Он осуществляет перекрытие трубопровода и регулирование расхода посредством вращения поворотного диска. Он отличается компактной и легкой конструкцией, низким сопротивлением потоку и быстрым открытием и закрытием.
Основные параметры
| Элемент | Спецификация |
|---|---|
| Тип клапана | Концентрический дроссельный клапан с мягким седлом, поворот на четверть оборота 90 градусов |
| Тип подключения | Пластина/проушина/двойной фланец |
| Номинальный размер | DN50‑DN1200 (2"‑48") |
| Номинальное давление | Ру10, Ру16, Ру25 |
| Активация | Рычажная рукоятка, Коробка передач, Электропривод, Пневматический привод |
| Стандарт дизайна | ЭН 593, ИСО 5752, ЭН 558 |
| Фланец стандартный | ЭН 1092‑2 |
| Стандарт испытаний | ЭН 12266-1, ИСО 5208 |
| Покрытие | Эпоксидное покрытие, наплавленное методом наплавления (FBE), антикоррозийное. |
| Подходящая среда | Вода, сточные воды, морская вода, воздух, неагрессивная жидкость |
Характеристики компонентов
| Части | Материал |
|---|---|
| Тело | Ковкий чугун QT450‑10 / GGG50 |
| Диск | QT450‑10/Нержавеющая сталь304/Нержавеющая сталь316 |
| Корень | нержавеющая сталь SS410/SS304/SS316 |
| Седло/Уплотнение | EPDM, NBR (мягкое уплотнение, герметичное двунаправленное закрытие) |
| Втулка | Бронза/ПТФЭ |
Преимущества производительности
Компактная и легкая конструкция
Гораздо меньше и легче, чем задвижки и шаровые краны. Экономит место для установки, удобен для транспортировки и сборки на месте, особенно для крупногабаритных проектов.
Быстрый четвертьоборотный поворот на 90 градусов
Быстрое открытие и закрытие с низким рабочим крутящим моментом. Несколько вариантов управления: рычаг, редуктор, электрические и пневматические приводы для ручного или автоматического дистанционного управления.
Пузырьонепроницаемое двунаправленное мягкое уплотнение
Седло из EPDM/NBR обеспечивает двунаправленное закрытие с нулевой утечкой. Стабильная герметизация водопроводных, канализационных и общепромышленных трубопроводов.
Приложения
Противопожарные трубопроводные сети
01
Водоснабжение зданий и подземные трубопроводы
02
Муниципальные системы водоснабжения и водоотведения
03
Системы отопления, вентиляции и кондиционирования воздуха и центрального кондиционирования с оборотной водой
04

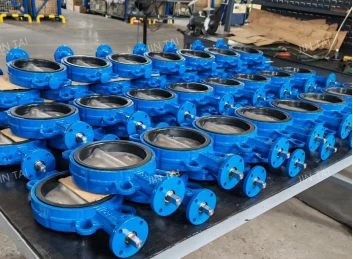

Витрина продукта
Квалификация компании
Корпоративные услуги
Компания Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd., расположенная в провинции Шаньси, Китай, является ведущим производителем трубопроводной арматуры, труб, различных клапанов и крышек люков из ковкого чугуна. У нас есть автоматизированные производственные линии и опытная команда производственных технологий, чтобы предоставить вам профессиональные и гибкие индивидуальные решения.
