01.Описание продукции

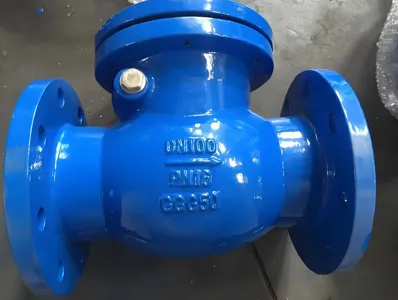

Поворотный обратный клапан из ковкого чугуна — это тип клапана, который автоматически открывается и закрывается под действием самой среды. Его основная функция – предотвращение обратного потока среды и предотвращение несчастных случаев. Они в основном используются в трубопроводных системах в таких отраслях, как нефтяная, химическая, фармацевтическая, производство удобрений и электроэнергетика.
02.Основная информация
| Материал | Литая сталь | Форма подключения | Фланец, сварка, зажим |
|---|---|---|---|
| Структура | Качать | Давление | Низкое и высокое давление |
| Функция | Ddcy Double Lobe, Nrvr Silence, Sfcv Rubber Lobe, Nrvr Silence, Nrvr Silence | Форма запечатывания | Металл, Прокладка, Уплотнительное кольцо-кольцо |
| Направление потока | Однонаправленный | Стандартный | JIS, Bsw, ANSI, ГБ, DIN |
| Приложение | Промышленное использование, Промышленное использование воды, Бытовое использование | Срок поставки | 15-25 дней |
| Покрытие | Индивидуальные | Дизайн | БС 1868/АСМЕ Б16.34 |
| Размер | Ду15-Ду1200 | Концевое соединение | Фланцевый RF, FF, RfJ, Bw |
| Лицом к лицу | АСМЭ Б16.10 | Концевой фланец | АСМЭ Б16.5 |
| Чб Конец | АСМЭ Б16.25 | Тест | API598 |
| Источник | Китай | Гарантийный срок | 24 месяца |
| ОЭМ/ОДМ | Индивидуальные | Размер упаковки | Индивидуальные |
| Транспортный пакет | Деревянный ящик | Спецификация | индивидуальный |
03. Структура и принцип работы
Однонаправленное управление потоком:
Обеспечивает поток жидкости только в одном направлении, автоматически предотвращая обратный поток (не требуется никаких внешних операций).
Основные типы:
- Тип поворотного механизма: конструкция с шарнирным диском, подходит для применений с высоким-потоком/низкой-скоростью.
- Тип подъема: Вертикально перемещающийся диск, высокая эффективность уплотнения.
- Тип двойного диска: бесфланцевый-тип, конструкция с низким перепадом давления.
- Тип шарового обратного клапана: конструкция с плавающим шаром, отличная устойчивость к мусору.
04. Характеристики продукта
Поворотный обратный клапан из ковкого чугуна, также известный как обратный клапан или обратный клапан, автоматически открывается или закрывается в зависимости от потока среды и силы тяжести. Его функция – предотвращение обратного течения среды внутри трубопровода.
Поворотный обратный клапан из ковкого чугуна — это автоматический клапан, который в основном используется в трубопроводах, требующих однонаправленного потока среды, и должен быть установлен горизонтально.
Подходит для чистых сред; не рекомендуется для сред, содержащих твердые частицы или высокую вязкость.
Материалы для основного корпуса, внутренних компонентов, уплотнений, прокладок и крепежных деталей можно разумно комбинировать в соответствии с требованиями пользователя или фактическими условиями эксплуатации.
05.Параметры продукта
| Номинальный размер | Номинальный размер (дюймы) | F | Н (приблизительно) |
|---|---|---|---|
| 25 | 1 | 127±2 | 115 |
| 40 | 1.1/2 | 165±2 | 130 |
| 50 | 2 | 203±2 | 145 |
| 65 | 2.1/2 | 216±2 | 155 |
| 80 | 3 | 241±2 | 175 |
| 100 | 4 | 292±2 | 200 |
| 125 | 5 | 330±2 | 210 |
| 150 | 6 | 356±2 | 240 |
| 200 | 8 | 495±3 | 275 |
06. Демонстрация продукта
07.Рекомендации по продуктам
