представлять
Задвижка с фланцевым-мягким-уплотнением в основном используется для подключения и перекрытия сред в трубопроводах. Шток клапана вращается, а его приводная резьба расположена внутри полости корпуса, что экономит пространство для установки. Затвор полностью облицован резиной, благодаря чему используется упругая деформация резины для обеспечения плотного уплотнения при закрытии клапана, что обеспечивает превосходные характеристики уплотнения и отсутствие утечек. Полость клапана не имеет канавок затвора, что предотвращает скопление мусора, что минимизирует сопротивление жидкости и делает работу легче и проще.
Ключевые характеристики
| Элемент | Спецификация |
|---|---|
| Материал корпуса | Ковкий чугун QT450‑10 |
| Клин | Ковкий чугун с полностью вулканизированным покрытием из EPDM |
| Шток клапана | Нержавеющая сталь 2Cr13/SS304 |
| Номинальное давление | Ру10 / Ру16 |
| Стандарт подключения | Фланец EN1092‑2 |
| Диапазон размеров | Ду50 - Ду600 |
| Рабочая среда | Чистая вода, сточные воды, вода для пожаротушения, нейтральная жидкость на водной основе. |
| Средняя температура | 0–70 градусов (макс. 100 градусов для версии с горячей водой) |
| Структура | Полнопроходной невыдвижной шток (NRS) |
| Обработка поверхности | Внутреннее и внешнее эпоксидное порошковое покрытие, антикоррозийное. |
| Операция | Ручной маховик; дополнительная коробка передач/электрический привод |
| Производительность | Двунаправленное отключение с нулевой утечкой |

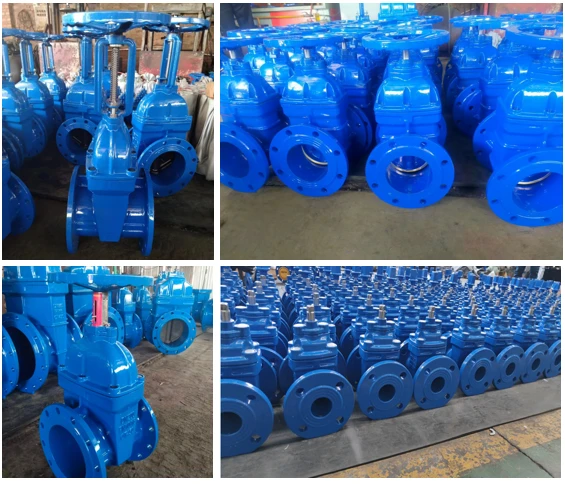

Витрина продукта
Функции
Концы фланцев стандарта EN1092-2, легкость установки, разборки и обслуживания на месте.
01
Хорошие противоабразивные свойства, подходят для водных сред с небольшим количеством взвешенных примесей.
02
Низкое сопротивление потоку:
Полнопроходная-конструкция минимизирует сопротивление потоку, что приводит к экономии энергии и снижению потребления.
03
Низкий крутящий момент:
При номинальном рабочем давлении момент открытия и закрытия не превышает 80% требований национального стандарта.
04
Клин подвергается передовой обработке литьем под давлением и вулканизации. Он обеспечивает равномерное резиновое покрытие с полным покрытием поверхности без пятен оголенного металла, сохраняя постоянные размеры в течение всего срока службы. В верхнем уплотнении штока используются тройные уплотнительные кольца в сочетании с пыленепроницаемой конструкцией, обеспечивающей длительную надежность уплотнения.
05
Технические характеристики и размеры
| DN | Размер дюйм | Длина по лицевой стороне (L) | Общая высота (H, полностью открытое положение) | Диаметр маховика |
|---|---|---|---|---|
| Ду50 | 2" | 178 | 340 | 200 |
| Ду65 | 2‑1/2" | 190 | 370 | 200 |
| Ду80 | 3" | 203 | 410 | 250 |
| Ду100 | 4" | 229 | 450 | 250 |
| Ду125 | 5" | 254 | 480 | 300 |
| Ду150 | 6" | 267 | 550 | 350 |
| Ду200 | 8" | 292 | 680 | 400 |
| Ду250 | 10" | 330 | 820 | 450 |
| Ду300 | 12" | 356 | 930 | 500 |
| Ду350 | 14" | 381 | 1080 | 560 |
| Ду400 | 16" | 406 | 1220 | 630 |
| Ду450 | 18" | 432 | 1330 | 630 |
| Ду500 | 20" | 457 | 1480 | 720 |
| Ду600 | 24" | 508 | 1650 | 720 |
Области применения
Муниципальные магистрали питьевого водоснабжения и сети вторичного водоснабжения
Системы трубопроводов городской канализации и очистки сточных вод
Противопожарные трубопроводы, схемы изоляции спринклеров и гидрантов
Строительное водоснабжение и канализация офисных зданий, гостиниц, больниц и жилых комплексов
О нас
- Мы предоставляем комплексные услуги по индивидуальному заказу, включая нестандартные размеры, специальную толщину стенок, особые требования к покрытию и маркировку по индивидуальному заказу. Для всех оптовиков мы предлагаем многоуровневые цены на основе объема, рассчитанные в соответствии со спецификациями продукции, объемом заказа и решениями по нанесению покрытий. Пожалуйста, сообщите необходимые характеристики и объем закупки, чтобы получить оптовое предложение.
Компания Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd., расположенная в провинции Шаньси, Китай, является ведущим производителем трубопроводной арматуры, труб, различных клапанов и крышек люков из ковкого чугуна. У нас есть автоматизированные производственные линии и опытная команда производственных технологий, чтобы предоставить вам профессиональные и гибкие индивидуальные решения.
