Обзор продукта

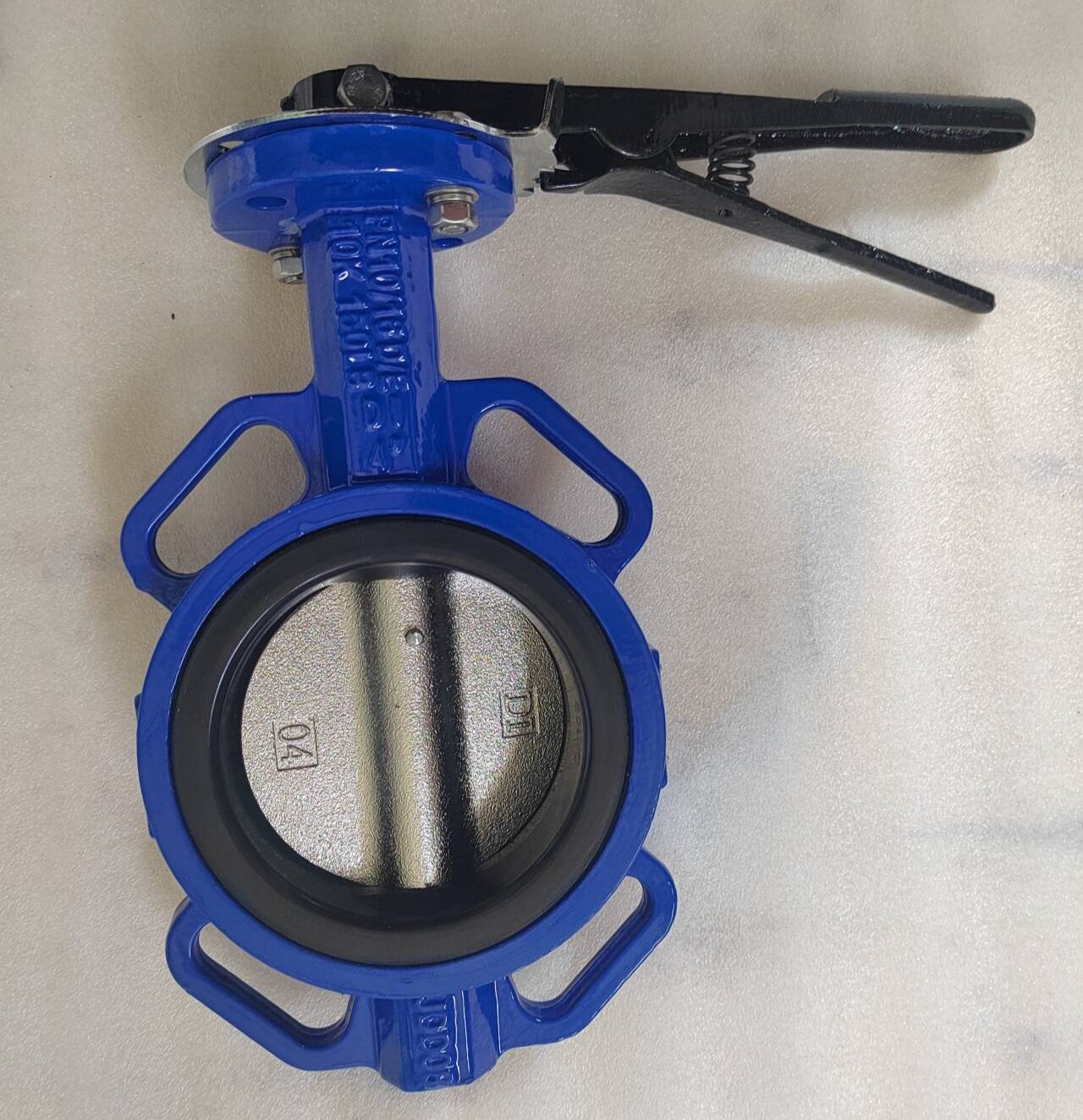

Дисковые затворы из ковкого чугуна представляют собой легкую запорно-регулирующую арматуру для трубопроводов. Открытие, закрытие и регулировка потока среды достигаются вращением диска. Обладая компактной конструкцией, малым весом и быстрым срабатыванием, клапан оснащен высококачественными резиновыми седлами из EPDM или NBR для стабильного и надежного уплотнения, что позволяет точно перекрывать или регулировать поток среды в трубопроводе. Бесфланцевые и фланцевые соединения являются основными вариантами, обеспечивающими простоту установки и отличную совместимость с различными промышленными и муниципальными трубопроводными системами.
Функции
Легкая и компактная конструкция
Небольшие габаритные размеры и малый вес значительно снижают нагрузку при установке по сравнению с задвижками и проходными клапанами, что позволяет сократить затраты на проект.
Быстрое включение-выключение
Вращение диска на 90 градусов обеспечивает полное открытие и полное закрытие. Быстрая работа доступна вместе с функцией регулирования потока.
Несколько вариантов привода
Совместим с ручными рычагами, червячными передачами, электрическими и пневматическими приводами для ручных или автоматизированных условий на объекте.
Основные компоненты
| Элемент | Компонент Описание |
|---|---|
| Корпус клапана | QT450‑10 (GGG50) ковкий чугун, внутреннее и внешнее эпоксидное покрытие |
| Диск | Ковкий чугун с антикоррозионной обработкой |
| Сиденье | Резина EPDM/NBR |
| Корень | Нержавеющая сталь |
| Упаковка | Гибкая герметичная упаковка |
| Привод | Ручной рычаг/Червячная передача/Электрический привод/Пневматический привод |
| Крепежи | Болты и гайки, оцинкованные горячим способом |
Основные технические параметры
| Элемент | Спецификация |
|---|---|
| Продукт | Клапан-бабочка из ковкого чугуна |
| Материал корпуса | QT450‑10 (GGG50) Ковкий чугун |
| Материал диска | Ковкий чугун, антикоррозионная обработка |
| Диапазон размеров | Ду40‑Ду1200 |
| Номинальное давление | Ру10 / Ру16 |
| Тип подключения | Бесфланцевый / фланцевый |
| Фланец Стандартный | EN1092‑2/ISO7005‑2 |
| Материал сиденья | Резина EPDM/NBR |
| Материал штока | Нержавеющая сталь |
| Покрытие поверхности | Внутреннее и внешнее наплавленное эпоксидное покрытие |
| Рабочая температура | -10 градусов ~ 120 градусов |
| Применимые носители | Вода, канализация, оборотная вода, газ низкого давления |
| Вариант привода | Ручной рычаг, Червячная передача, Электрический, Пневматический |
| Крепежи | Болты и гайки, оцинкованные горячим способом |
Типичные области применения
Муниципальное строительство:Водопроводные сооружения, сети водоснабжения, очистные сооружения, ливневая и канализационная канализация
ОВК:Центральное кондиционирование, циркуляционная вода, системы отопления и охлаждения.
Системы противопожарной защиты:Трубопроводы пожарной воды, спринклерные системы
Промышленный:Оборотная вода электростанций, металлургические системы охлаждения, химические жидкости низкого-давления, очистка воды для пищевых продуктов и напитков.
Водоохрана:Резервуары, каналы, насосные станции регулирования расхода
