Описание продукции

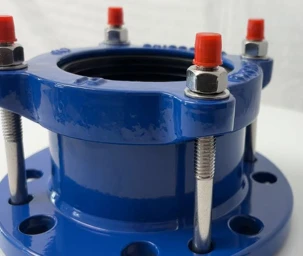

Этот фланцевый переходник из ковкого чугуна служит ключевым переходным фитингом для-соединения трубопровода на объекте. Он сочетает в себе стандартные фланцы с прочными уплотнительными компонентами из EPDM. Простая затяжка болтов надежно фиксирует узел на месте, обеспечивая стабильную-работу без утечек для всех видов водопроводных систем.
Основные параметры
| Категория | Подробности |
|---|---|
| Номинальный диаметр | Ду100 |
| Номинальное давление | Ру10 / Ру16 |
| Стандарты | ГБ/Т 13295, ИСО 2531 |
| Допустимый угол отклонения | Меньше или равно 3 градусам |
| Диапазон осевой компенсации | ±10 мм |
| Применимые носители | Бытовая чистая вода, восстановленная вода |
| Рабочая температура | 0-70 градусов |
| Способ установки | Холодная сборка, сварка-бесплатно |
Технические характеристики продукта
| Размер в мм | ||||||
| DN | ОД | ∅D | K | L | n-d | N1-M1 |
|---|---|---|---|---|---|---|
| Ду80 | 98 | 200 | 160 | 73 | 8-∅19 | 4-M12 |
| Ду100 | 118 | 220 | 180 | 76 | 8-∅19 | 4-M12 |
| Ду150 | 170 | 285 | 240 | 76 | 8-∅23 | 4-M12 |
| Ду200 | 222 | 340 | 295 | 76 | 12-∅23 | 4-M12 |
| Ду250 | 274 | 400 | 355 | 90 | 12-∅28 | 6-M12 |
| Ду300 | 326 | 455 | 410 | 90 | 12-∅28 | 6-M12 |
| Ду350 | 378 | 520 | 470 | 108 | 16-∅28 | 8-M16 |
| Ду400 | 429 | 580 | 525 | 108 | 16-∅31 | 8-M16 |
| Ду450 | 480 | 640 | 585 | 108 | 20-∅31 | 10-M16 |
| Ду500 | 532 | 715 | 650 | 120 | 20-∅34 | 10-M16 |
| Ду600 | 635 | 840 | 770 | 120 | 20-∅37 | 10-M16 |
| Ду700 | 738 | 910 | 840 | 120 | 24-∅37 | 12-M16 |
| Ду800 | 842 | 1025 | 950 | 120 | 24-∅40 | 12-M16 |
| DN900 | 945 | 1125 | 1050 | 120 | 28-∅40 | 14-M16 |
| Ду1000 | 1048 | 1255 | 1170 | 120 | 28-∅43 | 14-M16 |
| Ду1200 | 1255 | 1485 | 1390 | 130 | 32-∅49 | 16-M16 |
| Серийный номер | Имя | Материал | Количество |
|---|---|---|---|
| 1 | железа | ГДЖС500-7 | 1 |
| 2 | Резиновое уплотнительное-кольцо | ЭПДМ | 1 |
| 3 | Болт | ГДЖС400-8 | 1 |
| 4 | Тело | ГД5.8 | N |
| 5 | Пластиковая крышка | ПЛАСТИК | N |
Ключевые особенности
Свойства материала
В качестве основного корпуса мы используем ковкий чугун QT450-10. Этот материал обладает исключительной прочностью и высокой ударопрочностью. Он редко разрушается под напряжением, что делает его легко адаптируемым к подземным дорожным трубопроводам и объектам с неравномерной осадкой фундамента.
Каждая поверхность фланца обработана с высокой точностью и соответствует строгим стандартам плоскостности. Он идеально соответствует стандартным характеристикам фланцев PN10 и PN16. Универсальное отверстие DN100 подходит для большинства обычных труб, клапанов и счетчиков воды, представленных на рынке.
Двойная анти-система защиты от коррозии защищает весь фитинг. Внутренняя стенка покрыта пищевой-эпоксидной смолой, безопасной для подачи питьевой воды. Внешняя поверхность покрыта эпоксидным порошком или эпоксидно-асфальтовым покрытием. Эта двух-слойная защита эффективно противостоит кислотной, щелочной и эрозии грунтовых вод и обеспечивает долгосрочное-стабильное использование.
Уплотнительная структура
Встроенное-резиновое уплотнение из EPDM обеспечивает гибкое и адаптивное уплотнение. Он легко компенсирует незначительное осевое смещение и незначительное угловое смещение во время установки трубы.
Все уплотнения основаны на сжатии болтов. Никакой-сварки на объекте вообще не требуется, что полностью исключает риск утечек,-индуцированный сваркой. Он безупречно работает с трубами из ковкого чугуна, полиэтилена и стали для разнообразных переходных соединений труб.
Обладая исключительной устойчивостью к старению и температуре, прокладка из EPDM остается мягкой и гибкой даже после многих лет подземного захоронения. Он обеспечивает стабильные характеристики герметизации при-круглогодичном использовании городского водоснабжения.
Монтаж и конструктивные особенности
Изготовлено в полном соответствии с отраслевыми стандартами ISO2531 и GB/T13295. Разъемная-конструкция фланца значительно упрощает-сборку на месте. Рабочим не нужно поднимать тяжелые секции труб при монтаже.
Его двойная-структура обеспечивает большую практичность. Один конец раструба подключается непосредственно к трубопроводам, а конец фланца соединяется с клапанами, насосами и коллекторным оборудованием. Это идеальный выбор для ремонта старых труб и аварийного ремонта трубопроводов.
Конкурентное преимущество
Длительный срок службы
Сочетание высококачественного ковкого чугуна и полной эпоксидной антикоррозионной-обработки обеспечивает срок службы под землей более 50 лет. Специально разработанная прокладка из EPDM устойчива к микробной коррозии в почве. Они служат намного дольше, чем обычные резиновые уплотнения, что значительно снижает ежедневные затраты на техническое обслуживание трубопровода.
Упрощенное согласование трубопроводов
Обычные гибкие соединения поддерживают только соединение труб-к-трубам. Для соединения фланцевого оборудования необходимы дополнительные переходные фитинги. Этот фланцевый переходник прекрасно решает эту проблему. Он соединяет трубы и фланцевое оборудование напрямую, уменьшая общее количество точек соединения и снижая опасность скрытых утечек.
Высокая эффективность строительства
Вся установка представляет собой чистую холодную сборку. Рабочим потребуются только обычные гаечные ключи, чтобы завершить затяжку болтов. Это сводит к минимуму время простоя водоснабжения при аварийном ремонте и модернизации сети. Зарезервированная компенсация угла позволяет избежать повторной резки труб и коррекции положения, что снижает-затраты на доработку на месте.
Аксессуары для продуктов
Аксессуары
фланец
Основная конструктивная часть с зарезервированными отверстиями под болты для подключения оборудования.
Резиновые прокладки
Уплотняющая часть сердечника деформируется при сжатии, блокируя утечку среды.
болты
Крепежная фурнитура. Создайте усилие предварительного затягивания для сжатия фланцевых пластин и прокладок, сжатия уплотнительной резины и реализации герметизирующего эффекта.
Орехи
Работайте вместе с болтами. Структура резьбы передает предварительную нагрузку болта на фланцевые узлы.
Ключевые сценарии применения
Благодаря надежной работе и универсальной конструкции фланцевые переходники широко используются во многих отраслях.
Муниципальное водоснабжение
- Подсоедините клапаны, пожарные гидранты и магистральные счетчики воды к трубам из ковкого чугуна/ПЭ.
- Аварийный ремонт, реконструкция и быстрое соединение труб с гладкими концами в устаревших трубопроводных сетях
- Системы вторичного водоснабжения жилых поселков; трубопроводы насосной станции для насосов и фильтрующих установок
- Сети подземных трубопроводов для дорог и зон зеленых зон, включая отводы, переходы диаметров и работы по врезке
