Описание продукции
Являясь высокопроизводительным дроссельным клапаном, дисковый затвор с двойным эксцентриком с фланцами поставляется с цельнолитыми фланцами на обоих концах, что позволяет осуществлять прямое болтовое соединение с фланцами трубопровода. Благодаря своей уникальной геометрии с двойным смещением шток клапана смещен как от центра диска, так и от центральной оси корпуса клапана. При открытии диск сразу отрывается от сиденья. Такая конструкция эффективно сводит к минимуму трение и царапание между уплотняющими поверхностями, снижает необходимый рабочий крутящий момент и существенно продлевает срок службы седла клапана.
Функции
Двухфланцевое соединение обеспечивает высокую жесткость трубопровода, простоту разборки для технического обслуживания.
Конструкция с тройным эксцентриком, минимальное трение между седлом и диском при открытии-закрытии, длительный срок службы, двунаправленное уплотнение.
Подходит как для отключения, так и для регулирования, совместим с ручными, электрическими и пневматическими приводами.
Основные параметры
| Элемент | Спецификация |
|---|---|
| Название продукта | Двухэксцентриковый фланцевый дисковый затвор |
| Материал корпуса | QT450‑10 (GGG50) Ковкий чугун |
| Материал диска | Ковкий чугун с эпоксидным покрытием / нержавеющая сталь (опционально) |
| Материал сиденья | ЭПДМ, НБР |
| Номинальное давление | Ру10, Ру16, Ру25 |
| Номинальный диаметр | Ду100‑Ду1200 |
| Тип подключения | Цельный фланцевый, соответствует ISO 5752. |
| Рабочий угол | Четвертьповорот на 90 градусов |
| Варианты привода | Маховик червячный, электрический, пневматический |
| Покрытие | Внутреннее и внешнее эпоксидное порошковое покрытие. |
| Герметичность | Двунаправленное герметичное закрытие |
| Середина | Вода, сточные воды, общепромышленные нейтральные среды |
| Рабочая температура | -10 градусов ~ +120 градусов (в зависимости от материала седла) |
| Стандартный | ИСО 5752, ЭН 593 |
Сценарии применения
Муниципальные станции водоснабжения и очистки сточных вод, водонасосные станции
Сети централизованного теплоснабжения, теплообменные станции горячей воды и пара низкого давления
Металлургия, горнодобывающая промышленность для охлаждающей воды и шламосодержащей жидкости

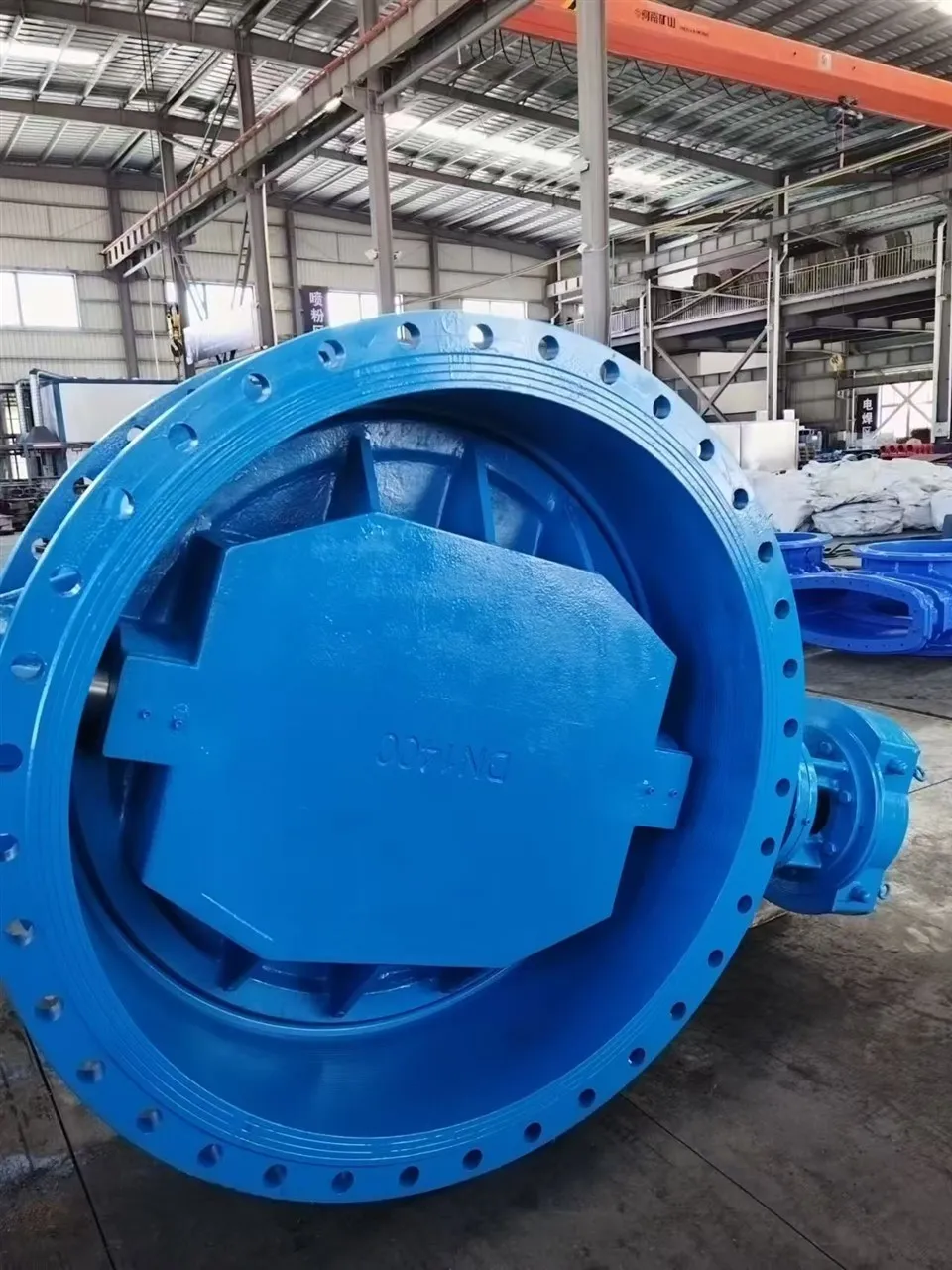

Витрина продукта
