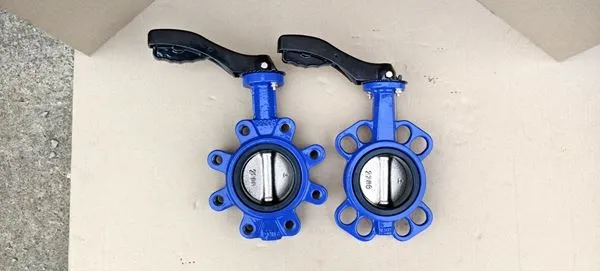

Вафельный клапан-бабочка

Межфланцевый дроссельный клапан — это запорно-регулирующий-клапан с ручным управлением, изготовленный в основном из ковкого чугуна. Для зажима и фиксации корпуса клапана используются болты, проходящие через оба фланца, что обеспечивает компактную конструкцию и удобство эксплуатации. Этот клапан широко используется в системах водоснабжения и водоотведения, системах отопления, вентиляции и кондиционирования, противопожарной защиты и контроля промышленных жидкостей. Состоящий из корпуса клапана, диска, штока, механизма привода ручки и пары уплотнений, он обеспечивает быстрое открытие/закрытие от 0 до 90 градусов, одновременно выполняя функции отключения-и регулирования потока.

9ee2c9c7fd55f474cb4aa41a58cc1e3a

Описание основного компонента

⒈Нижний шток/заглушка: поддерживает вращение нижней части диска.
⒉Корпус клапана: Корпус клапана, обычно зажатый между двумя фланцами.
⒊Диск: основной закрывающий компонент, контролирующий поток посредством вращения.
⒋Верхний стержень: соединяет ручку с диском, передавая крутящий момент.
⒌Упаковка: Предотвращает утечку средства вдоль стебля.
⒍Крышка/крышка: фиксирует упаковку и соединяется с приводом.
⒎Рукоятка в сборе: компонент ручного управления со стопорными выступами для фиксации в различных положениях открытия.

Особенности конструкции

Зажим-по дизайну

Четыре установочных отверстия вокруг корпуса клапана позволяют создать легкую,-экономичную конструкцию, подходящую для трубопроводов среднего- и низкого-давления.

Ручка позиционирующей пластины

Обратите внимание на зубчатый компонент под деталью 7, который позволяет фиксировать клапан под определенными углами от 0 до 90 градусов для грубого регулирования расхода.

Сравнение преимуществ и недостатков

Преимущества	Недостатки
✅Компактная конструкция, небольшой размер и легкий вес.	❌ Для установки требуются фланцы с обоих концов; все болты должны быть удалены для замены
✅ Простота в эксплуатации, быстрое открытие и закрытие, низкий рабочий крутящий момент.	❌Высокие требования к центровке трубопроводов; легко заклинить из-за отклонения при установке
✅ Низкое сопротивление потоку и замечательный эффект-экономии энергии.	❌ Клапаны большого-диаметра имеют высокий рабочий крутящий момент и должны быть оснащены червячным редуктором.
✅ Материал из ковкого чугуна, высокая прочность и низкая стоимость.	❌ Not suitable for high temperature (>120 градусов), сильная коррозия или среда с высоким-частицей
✅ Надежное уплотнение, отсутствие утечек и широкий диапазон применения.	❌ High-pressure special type shall be selected for high-pressure working conditions (>1,6 МПа)

Витрина продукта

DN100

DN125

DN150

DN200

Квалификация
