Описание продукции
Двухпластинчатый обратный клапан из ковкого чугуна пластинчатого типа имеет тонкую пластинчатую конструкцию, которую можно зажать непосредственно между двумя фланцами трубы. Компактный и легкий, он эффективно экономит место при установке. Внутри клапан оснащен двумя дисками из нержавеющей стали и торсионными пружинами. Диски открываются для обеспечения нормального потока среды с прямым потоком; При возникновении обратного потока сила пружины заставляет диски быстро закрываться, блокируя обратный поток среды, смягчая воздействие гидроудара за счет низкого сопротивления потоку. Он поддерживает как горизонтальную, так и вертикальную установку и широко используется в муниципальном водоснабжении, системах отопления, вентиляции и кондиционирования, насосных станциях и канализационных трубопроводах для реализации односторонней защиты трубопроводной среды.
Технические характеристики
| Элемент | Спецификация |
|---|---|
| Название продукта | Двухпластинчатый обратный клапан межфланцевого типа |
| Материал корпуса | Ковкий чугун QT450‑10 / GGG50 |
| Диск / Пружина / Штифт | SS304 (SS316 опционально) |
| Материал уплотнения | EPDM (NBR опционально) |
| Номинальное давление | Ру10, Ру16 |
| Диапазон размеров | Ду50‑Ду600 |
| Связь | Вафля, подходит для фланца EN1092‑2 |
| Покрытие | Внутреннее и внешнее эпоксидное покрытие. |
| Установка | Возможна горизонтальная и вертикальная установка |
| Середина | Чистая вода, сточные воды, неагрессивная жидкость |
| Рабочая температура | -10 градусов ~ +80 градусов |
| Стандарт испытаний | EN12266‑1, API 594 |
| Функции | Быстрозакрывающаяся пружина, защита от гидроударов, низкое сопротивление потоку, компактная конструкция |
Функции
Тонкая пластинчатая конструкция с коротким габаритным расстоянием. Зажимается между фланцами трубы, экономит место для установки и снижает затраты на транспортировку и установку.
Оптимизированный прямой путь потока обеспечивает минимальное сопротивление потоку, снижает потребление энергии при передаче воды, что идеально подходит для трубопроводов с высоким расходом.
Двойные диски из нержавеющей стали с торсионными пружинами. Короткий ход закрытия обеспечивает быстрое перекрытие при обратном потоке, эффективно смягчая гидравлические удары и защищая насосы и трубопроводы.
Приложения
Системы водоснабжения: Предотвращает обратный поток в муниципальных и насосных трубопроводах.
Системы очистки сточных вод и морские системы: используются в системах сточных вод, сбросов, балластной воды и охлаждающей воды.
Системы противопожарной защиты: устанавливаются на напорных линиях пожарных насосов.
Промышленные трубопроводы: подходят для общего контроля промышленных жидкостей.
Системы электростанции: используются в охлаждающих и вспомогательных трубопроводах.
Системы HVAC: Используется в системах охлажденной воды и циркуляции.

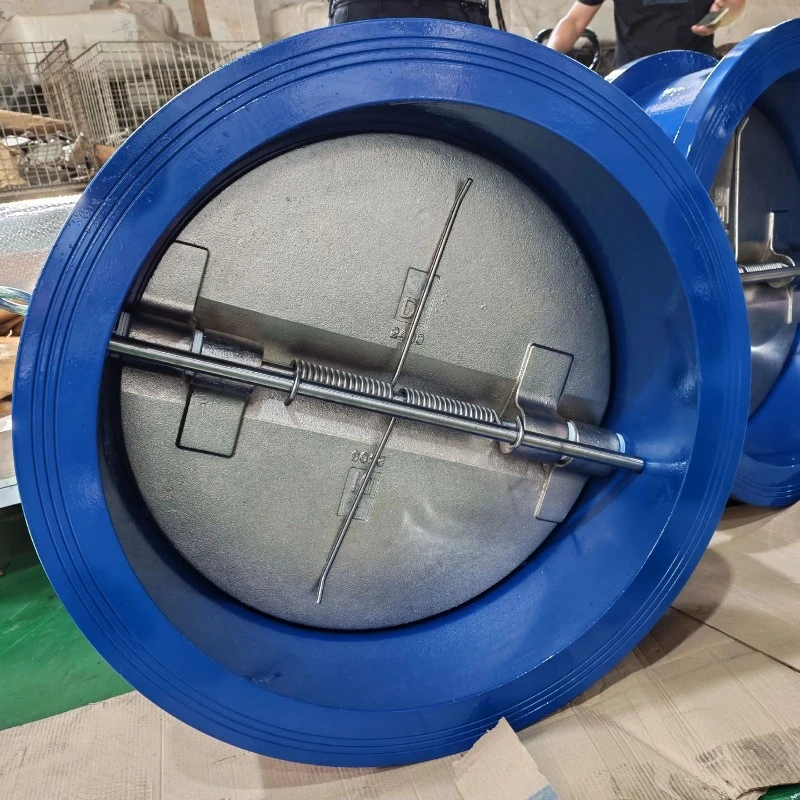

Витрина продукта
Квалификация
Компания Shanxi Jintai Hongye Casting and Forging Machinery Co., Ltd., расположенная в провинции Шаньси, Китай, является ведущим производителем трубопроводной арматуры, труб, различных клапанов и крышек люков из ковкого чугуна. У нас есть автоматизированные производственные линии и опытная команда производственных технологий, чтобы предоставить вам профессиональные и гибкие индивидуальные решения.
